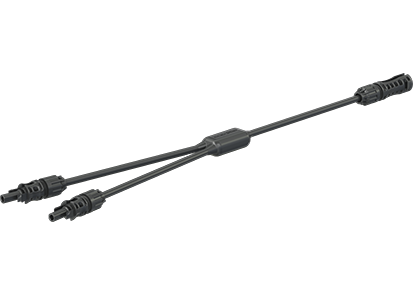

MC4-Evo 2 Y-Splitter 1 Stecker 2 Buchsen für 6 mm² STÄUBLI

Der STÄUBLI MC4-Evo 2 Y-Splitter verbindet und verschaltet Leitungen in Photovoltaik-DC-Strings parallel. Die Ausführung verfügt über einen Stecker und zwei Buchsen und ist für 6-mm²-Leiter vorgesehen.

Technische Daten

• MC4-Evo 2 Steckverbindersystem
• 1 Stecker und 2 Buchsen
• Bemessungsspannung: DC 1500 V
• Bemessungsstrom: 53 A
• Prüfspannung: 8 kV
• Schutzklasse: II
• Überspannungskategorie: CAT III
• Verschmutzungsgrad: 3

Schutz und Einsatzbedingungen

• Schutzart im gesteckten Zustand: IP65/IP68 bei 1 m Wassertiefe für 1 Stunde
• Umgebungstemperatur: -40 °C bis +85 °C
• Transport- und Lagertemperatur: -40 °C bis +50 °C
• Maximaler Kontaktwiderstand: < 0,5 mΩ

Materialien und Kompatibilität

• Kontaktmaterial: verzinntes Kupfer
• Isoliermaterial: Polyamid, EVA und XLPE
• Für die Verwendung mit Original-Stä​​ubli MC4- oder MC4-Evo-2-Steckverbindern vorgesehen
• TÜV-Rheinland-zertifiziert nach 2PfG 1913/03.21

Der Y-Splitter eignet sich zur Verbindung und Parallelschaltung von PV-Modulen beziehungsweise PV-Kabelsträngen, insbesondere in Aufdach- und Freiflächenanlagen.
