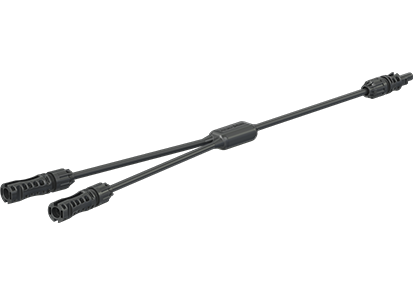

MC4-Evo 2 Y-Splitter 2 Stecker 1 Buchse 1500 V STÄUBLI

Der STÄUBLI MC4-Evo 2 Y-Splitter verbindet PV-Module und andere verteilte Energiequellen in parallelen oder seriell-parallelen Photovoltaikanlagen. Die Ausführung verfügt über zwei Stecker und eine Buchse.

Ausführung und Kompatibilität

• MC4-Evo 2 Steckverbindersystem
• Ausführung mit 2 Steckern und 1 Buchse
• Für kundenspezifische Leitungslängen und anwendungsbezogene Konfigurationen geeignet
• Kompatibel mit originalen STÄUBLI MC4- und MC4-Evo-2-Gegensteckverbindern

Technische Daten

• Bemessungsspannung: DC 1500 V
• Bemessungsstrom: 53 A
• Prüfspannung: 8 kV
• Schutzklasse: II
• Überspannungskategorie: CAT III
• Verschmutzungsgrad: 3
• Umgebungstemperaturbereich: -40 °C bis +85 °C
• Transport- und Lagertemperatur: -40 °C bis +50 °C
• Maximaler Kontaktwiderstand: < 0,5 mΩ

Schutz und Zertifizierung

• Schutzart im gesteckten Zustand: IP65/IP68
• Schutzart im ungesteckten Zustand: IP2X
• TÜV-Rheinland-zertifiziert nach 2PfG 1913
• Zertifizierungsnummer: R 60164319

Materialien

• Isolationsmaterial: Polyamid (PA), EVA und XLPE
• Kontaktmaterial: Kupfer, verzinnt
