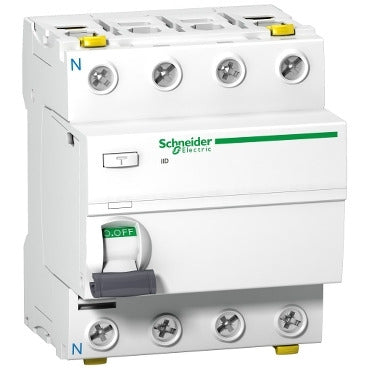

Fehlerstromschutzschalter Acti 9 iID 4P 40 A 100 mA Typ A selektiv Schneider Electric

Der Schneider Electric Acti 9 iID ist ein vierpoliger Fehlerstromschutzschalter für den Schutz elektrischer Anlagen und Personen vor Fehlerströmen und elektrischem Schlag. Die selektive Ausführung ermöglicht die Koordination mit nachgeschalteten Fehlerstromschutzschaltern.

Technische Daten

• Bemessungsstrom: 40 A
• Bemessungsfehlerstrom: 100 mA
• Fehlerstromcharakteristik: Typ A
• Ausführung: 4-polig
• Auslösung: selektiv und zeitverzögert
• Netzanschluss: AC
• Bemessungsbetriebsspannung: 380–415 V AC, 50/60 Hz
• Bemessungsisolationsspannung Ui: 500 V AC
• Bemessungsstoßspannungsfestigkeit Uimp: 6 kV
• Bedingter Bemessungs-Kurzschlussstrom: 10 kA
• Nennunterbrechungs- und Auslösekapazität: 1500 A

Ausstattung und Montage

• Montage auf DIN-Schiene
• Kippschalter-Betätigung
• Rote mechanische Fehleranzeige an der Vorderseite
• Schraubklemmen
• Anschlussquerschnitt: 1–35 mm² fest beziehungsweise 1–25 mm² flexibel, abhängig von der Anschlussart
• Geeignet zur Trennung gemäß EN/IEC 61008-1 und EN/IEC 61008-2-1

Weitere Angaben

• Schutzart: IP20, IP40 im modularen Gehäuse
• Betriebstemperatur: -25 bis 60 °C
• Mechanische Lebensdauer: 20.000 Schaltzyklen
