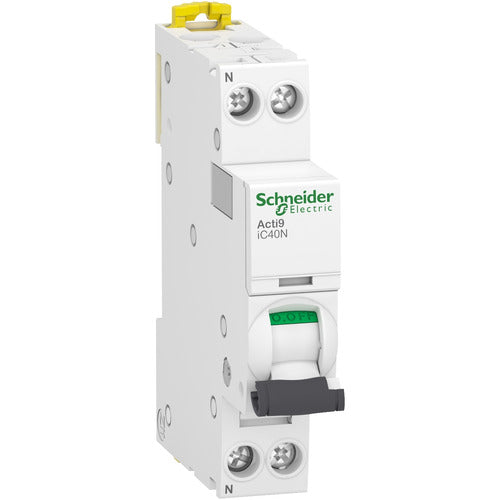

Leitungsschutzschalter Acti9 iC40N 1P+N 10 A B-Kurve Schneider Electric

Der Schneider Electric Acti9 iC40N ist ein thermomagnetischer Leitungsschutzschalter für den Schutz und die Schaltung von Wechselstrom-Stromkreisen in Niederspannungs-Schalt- und Verteilerschränken. Die 1P+N-Ausführung schützt den Außenleiter und schaltet den Neutralleiter mit.

Technische Daten

• Nennstrom: 10 A
• Nennspannung: 230 V AC
• Netzfrequenz: 50–60 Hz
• Auslösecharakteristik: B
• Nennkurzschlussausschaltvermögen Icn: 6 kA bei 230 V gemäß EN/IEC 60898-1
• Nennausschaltvermögen Icu: 10 kA bei 230 V gemäß IEC/EN 60947-2
• Bemessungsisolationsspannung Ui: 400 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Schutzart: IP20
• Energiebegrenzungsklasse: 3
• Überspannungskategorie: 3
• Verschmutzungsgrad: 3

Ausführung und Montage

• 1P+N-Ausführung mit zwei Polen und einem geschützten Pol
• Montage auf einer DIN-Schiene
• Tunnelklemmen oben oder unten anschließbar
• Zulässiger Leiterquerschnitt: 1–16 mm² eindrähtig bzw. 1–10 mm² mehrdrähtig
• Betriebstemperatur: −25 bis +70 °C
• Geeignet zur Isolation gemäß den angegebenen Normen

Funktionen

• Schutz vor Überlast- und Kurzschlussströmen
• VisiTrip-Anzeige zur Erkennung einer Fehlerauslösung
• VisiSafe-Anzeige zur Signalisierung der Schaltstellung
• Hilfsgeräte, Fernüberwachung und Vigi-FI-Blöcke ergänzbar

Einsatzbereich

Der Leitungsschutzschalter ist für Wechselstrom-Stromkreise in Gebäude- und Installationsverteilungen sowie in Niederspannungs-Schalt- und Verteilerschränken vorgesehen.
