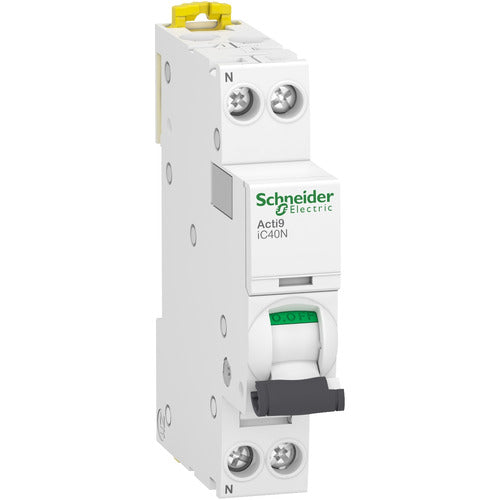

Acti9 iC40N Leitungsschutzschalter 1P+N 10 A C-Charakteristik Schneider Electric

Der Schneider Electric Acti9 iC40N ist ein thermomagnetischer Leitungsschutzschalter zur Absicherung von Wechselstrom-Stromkreisen gegen Überlast und Kurzschluss. Die 1P+N-Ausführung verfügt über einen geschützten Pol und einen mitgeschalteten Neutralleiter.

Technische Daten

• Bemessungsstrom: 10 A
• Bemessungsbetriebsspannung: 230 V AC, 50/60 Hz
• Netzart: Wechselstrom (AC)
• Polzahl gesamt: 2
• Anzahl geschützter Pole: 1
• Position des Neutralleiters: links
• Bemessungsausschaltvermögen Icn: 6 kA bei 230 V AC gemäß IEC/EN 60898-1
• Bemessungsausschaltvermögen Icu: 10 kA bei 230 V AC gemäß IEC/EN 60947-2
• Bemessungsisolationsspannung Ui: 400 V AC
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Magnetische Auslöseschwelle: 5–10 × In gemäß IEC/EN 60898-1
• Begrenzungsklasse: 3 gemäß IEC/EN 60898-1

Ausstattung und Funktionen

• Thermomagnetische Auslösetechnik
• Schaltstellungsanzeige ON/OFF
• Fehlerauslöseanzeige VisiTrip
• Für die Freischaltung geeignet
• Erweiterbar mit Hilfsgeräten, Fernüberwachung und Vigi-FI-Zubehör

Einsatzbereich

Der Leitungsschutzschalter ist für den Schutz und die Schaltung von Niederspannungs-Verteilungs- und Endstromkreisen in elektrischen Installationen vorgesehen.
