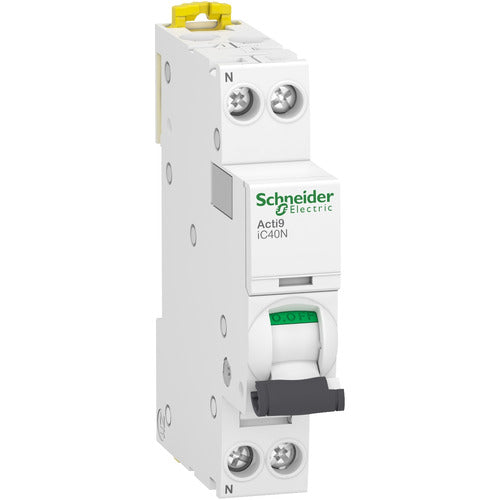

Acti9 iC40N Leitungsschutzschalter 1P+N 16 A C-Kurve Schneider Electric

Der Schneider Electric Acti9 iC40N ist ein schmaler Leitungsschutzschalter für einphasige Stromkreise. Er schützt elektrische Leitungen in Niederspannungsverteilungen vor Überlast- und Kurzschlussströmen und verfügt über Trenneigenschaften.

Technische Daten

• Ausführung: 1P+N mit einem geschützten Pol
• Bemessungsstrom: 16 A
• Bemessungsbetriebsspannung: 230 V AC, 50/60 Hz
• Auslösecharakteristik: C
• Thermisch-magnetische Auslöseeinheit
• Bemessungskurzschlussausschaltvermögen Icn: 6 kA bei 230 V AC gemäß EN/IEC 60898-1
• Bemessungskurzschlussausschaltvermögen Icu: 10 kA bei 230 V AC gemäß EN/IEC 60947-2
• Bemessungsisolationsspannung Ui: 400 V AC
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Energiebegrenzungsklasse: 3
• Schutzart: IP20, IP40 im Gehäuse
• Betriebstemperatur: -25 °C bis +70 °C

Ausstattung und Montage

• VisiTrip-Anzeige zur schnellen Erkennung einer ausgelösten Einheit
• VisiSafe-Funktion zur Anzeige der sicheren Trennung
• Clip-on-Montage auf DIN-Schiene
• Erweiterbar mit Hilfsschaltern, Fernüberwachung und Vigi-Fehlerstromschutz
• Elektrische und mechanische Lebensdauer jeweils bis zu 20.000 Schaltspiele

Einsatzbereich

Der Leitungsschutzschalter eignet sich für den Schutz und die Schaltung von Stromkreisen in zivilen, gewerblichen und industriellen Niederspannungsinstallationen.
