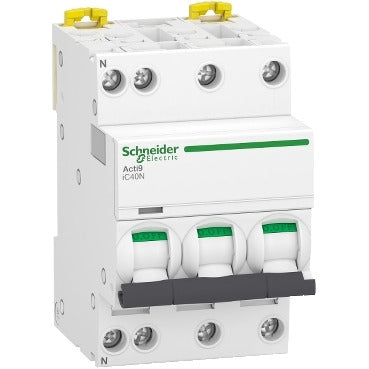

Schneider Electric Acti9 iC40N Leitungsschutzschalter 3P+N 13 A C-Kurve

Der Schneider Electric Acti9 iC40N Leitungsschutzschalter schützt Niederspannungsstromkreise in Energieverteilungen und Installationsverteilern vor Überlast- und Kurzschlussströmen. Die Ausführung 3P+N verfügt über drei geschützte Pole und einen mitgeschalteten Neutralleiter.

Ausführung und Schutzfunktionen

• Bemessungsstrom: 13 A
• Auslösecharakteristik: C
• Thermomagnetische Auslösetechnik
• 3P+N-Ausführung mit drei geschützten Polen
• VisiTrip-System zur schnellen Erkennung einer Auslösung
• VisiSafe-System für erhöhte Sicherheit beim Stromkreisschutz
• Geeignet für die elektrische Trennung

Elektrische Daten

• Bemessungsbetriebsspannung: 400 V AC bei 50/60 Hz
• Bemessungsisolationsspannung Ui: 440 V AC
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Bemessungsschaltvermögen Icn: 6 kA bei 400 V AC nach EN/IEC 60898-1
• Bemessungsschaltvermögen Icu: 10 kA bei 400 V AC nach EN/IEC 60947-2
• Bemessungsgrenzkurzschlussausschaltvermögen Ics: 6 kA nach EN/IEC 60898-1 und 7,5 kA nach EN/IEC 60947-2
• Energiebegrenzungsklasse: 3
• Kurzschlussauslösung: 5- bis 10-facher Bemessungsstrom nach EN/IEC 60898-1

Anschluss und Erweiterung

• Anschlussquerschnitt eindrähtig: 1 bis 16 mm²
• Anschlussquerschnitt mehrdrähtig: 1 bis 10 mm²
• Erweiterbar mit Hilfsgeräten, Fernüberwachung und Vigi-Fehlerstromschutz
• Normen: EN/IEC 60898-1 und EN/IEC 60947-2

Abmessungen

• Länge: 94 mm
• Breite: 74 mm
• Höhe: 54 mm
