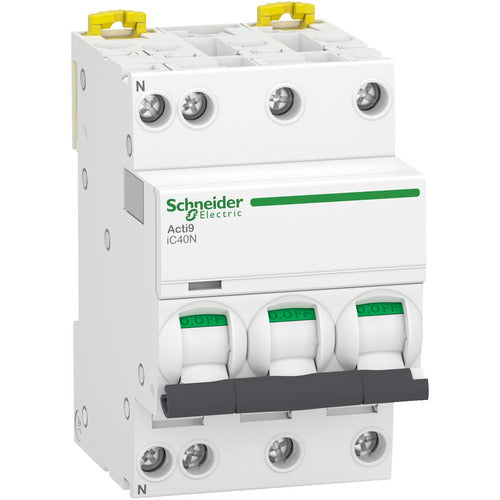

Acti9 iC40N Leitungsschutzschalter 3P+N 20 A C-Kurve Schneider Electric

Der Acti9 iC40N Leitungsschutzschalter von Schneider Electric schützt Wechselstrom-Stromkreise in Niederspannungs- und Gebäudeinstallationen vor Überlast- und Kurzschlussströmen. Die 3P+N-Ausführung schaltet drei geschützte Außenleiter sowie den Neutralleiter.

Technische Daten

• Bemessungsstrom: 20 A
• Auslösecharakteristik: C
• Thermisch-magnetische Auslösung
• Bemessungsbetriebsspannung: 400 V AC, 50/60 Hz
• Bemessungsausschaltvermögen: 6 kA gemäß EN/IEC 60898-1 und 10 kA gemäß EN/IEC 60947-2
• Energiebegrenzungsklasse: 3
• Anschlussquerschnitt: 1–16 mm² für starre Leiter und 1–10 mm² für flexible Leiter
• Anzugsdrehmoment: 2 Nm
• Schutzart: IP20, IP40 im modularen Gehäuse
• Zulässige Umgebungstemperatur im Betrieb: −25 bis +70 °C
• Normen: EN/IEC 60898-1 und EN/IEC 60947-2

Ausstattung und Montage

• 3P+N-Ausführung mit links angeordnetem Neutralleiter
• Aufrastmontage auf DIN-Schiene
• Geeignet zum Freischalten und Trennen
• VisiTrip-System zur Anzeige einer Auslösung
• VisiSafe-System für zusätzliche Sicherheit im Stromkreisschutz
• Optional erweiterbar mit Hilfsgeräten, Fernüberwachung und Vigi-Fehlerstromschutz
