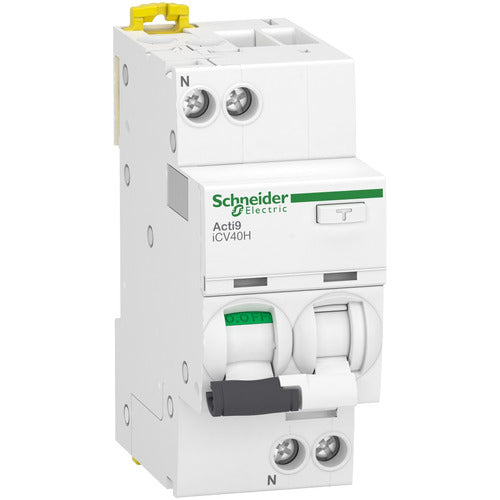

Schneider Electric Acti9 iCV40H FI/LS 16 A 1P+N B-Kurve Typ A-G

Der Schneider Electric Acti9 iCV40H ist ein kombinierter Fehlerstrom- und Leitungsschutzschalter für Niederspannungsinstallationen. Das FI/LS-Gerät schützt Stromkreise und Personen vor Fehlerströmen, Kurzschluss und Überlast.

Ausführung und Schutzfunktionen

• 1P+N-Ausführung mit insgesamt 2 Polen
• B-Auslösecharakteristik
• Fehlerstromschutz Typ A-G
• Unverzögerte Fehlerstromauslösung
• Geeignet für die Trennung

Technische Daten

• Bemessungsstrom: 16 A
• Bemessungsfehlerstrom: 30 mA
• Bemessungsspannung: 230 V AC
• Netzfrequenz: 50/60 Hz
• Bemessungsisolationsspannung Ui: 400 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Bemessungsschaltvermögen: 10 kA
• Schutzart: IP20
• Betriebstemperatur: -25 bis 60 °C
• Farbe: Weiß, RAL 9003

Montage und Anzeige

• Für DIN-Schienenmontage geeignet
• Rote mechanische Fehleranzeige an der Gerätefront
• Grüne Visisafe-Anzeige zur sichtbaren Kontaktöffnung
• Anschließbarer Leiterquerschnitt mehrdrähtig: 1–10 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 1–16 mm²
• Konform mit EN/IEC 61009-2-1
