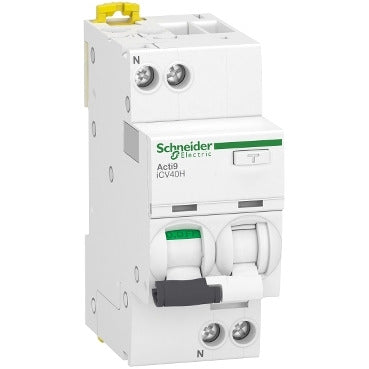

Acti9 iCV40H FI/LS-Schalter 16 A C-Kurve 30 mA Typ A-G Schneider Electric

Der Acti9 iCV40H von Schneider Electric ist ein kombinierter FI/LS-Schalter für den Schutz von Personen und elektrischen Stromkreisen in Niederspannungsverteilungen. Er schützt vor Fehlerströmen, Kurzschluss und Überlast und ist für die Montage auf einer DIN-Schiene vorgesehen.

Elektrische Eigenschaften

• 1P+N-Ausführung mit einem geschützten Pol
• Bemessungsstrom: 16 A
• Auslösekennlinie: C
• Bemessungsbetriebsspannung: 230 V AC
• Bemessungsfrequenz: 50/60 Hz
• Bemessungsfehlerstrom: 30 mA
• Fehlerstromauslösung: unverzögert
• Fehlerstrom-Schutzklasse: Typ A-G
• Kurzschlussausschaltvermögen Icn: 10 kA bei 230 V AC
• Bemessungsausschaltvermögen im Betriebsfall Ics: 7,5 kA
• Thermomagnetische Auslösetechnik
• Magnetische Auslösegrenze: 5 bis 10 × In

Ausstattung und Montage

• Rote mechanische Fehlerauslöseanzeige an der Gerätefront
• Für die Trennung geeignet
• Montage auf DIN-Schiene
• Versiegelbar und mit Vorhängeschloss verriegelbar
• Schutzart IP20, in modularem Gehäuse IP40
• Isolationsspannung Ui: 400 V AC
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV

Anschluss und Betriebsbedingungen

• Anschlussklemmen für starre Leiter: 1 bis 16 mm²
• Anschlussklemmen für flexible Leiter: 1 bis 10 mm²
• Anzugsdrehmoment: 2 Nm
• Betriebstemperatur: −25 °C bis +60 °C
• Mechanische Lebensdauer: 20.000 Schaltspiele
• Elektrische Lebensdauer: 20.000 Schaltspiele
• Norm: EN/IEC 61009-2-1
• Zertifizierung: CE
