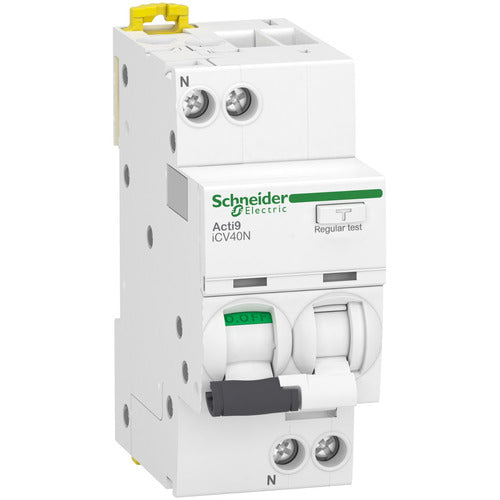

FI/LS-Schalter Acti9 iCV40N 13 A B-Kurve Typ A Schneider Electric

Der Acti9 iCV40N ist ein modularer FI/LS-Schalter für Niederspannungsinstallationen. Er kombiniert den Schutz von Personen und Stromkreisen gegen Fehlerströme, Kurzschluss und Überlast.

Schutz- und Schaltfunktionen

• 1P+N-Ausführung mit einem geschützten Pol und Neutralleiter
• Bemessungsstrom: 13 A
• Auslösecharakteristik: B
• Fehlerstromschutz: Typ A
• Bemessungsfehlerstrom: 30 mA
• Bemessungsabschaltvermögen: 6 kA
• Rote mechanische Anzeige für die Fehlerauslösung
• Geeignet zur Trennung gemäß EN/IEC 61009-2-1

Technische Daten

• Bemessungsspannung: 230 V AC
• Frequenz: 50/60 Hz
• Polzahl: 2
• Bemessungsisolationsspannung Ui: 400 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Energiebegrenzungsklasse: 3
• Schutzart: IP20
• Umgebungstemperatur im Betrieb: −25 bis +60 °C
• Anschließbarer Leiterquerschnitt eindrähtig: 1 bis 16 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 1 bis 10 mm²
• Einheitliche Anschluss- und Verdrahtungsanzeige

Einsatzbereich

Der FI/LS-Schalter ist für den Einbau in elektrischen Verteilungen zum Schutz von Personen und elektrischen Stromkreisen vorgesehen.
