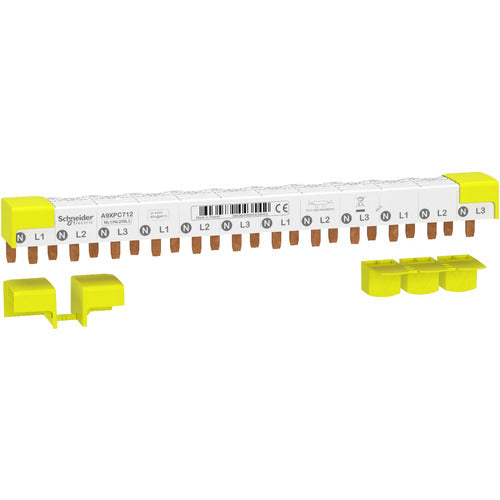

Phasenschiene Acti9 3P+N 80 A 9 mm Stiftanschluss 12 Module Schneider Electric

Die isolierte Acti9-Phasenschiene von Schneider Electric dient zur Stromversorgung und Verbindung mehrerer kompatibler Leitungsschutzschalter in Installationsverteilern. Sie ist für eine 3P+N-Verteilung mit Stiftanschluss ausgeführt und kann auf das benötigte Maß zugeschnitten werden.

Ausführung und Anschluss

• 3P+N-Verteilung mit N L1 N L2 N L3
• Stift- beziehungsweise Zahnanschluss
• 9 mm Anschlussabstand zwischen Phase und Neutralleiter
• 18 mm Abstand zwischen den Phasen
• Für 12 Module mit 18 mm Modulbreite
• Horizontale Montage oben auf Tunnelklemmen

Technische Daten

• Nennbetriebsstrom: 80 A bei 40 °C
• Nennbetriebsspannung: 230 V AC zwischen Phase und Neutralleiter
• Nennbetriebsspannung: 400 V AC zwischen den Phasen
• Bemessungsisolationsspannung: 440 V AC gemäß IEC 61439-1
• Anzahl der 9-mm-Teilungen: 24
• Norm: EN/IEC 61439-1

Kompatibilität und Lieferumfang

• Kompatibel mit ausgewählten Schneider-Electric-Baureihen Acti9 C40, Acti9 C40 Vigi, Acti9 iDPN, Acti9 iDPN Vigi, Multi 9 N40, Multi 9 N40 Vigi, Acti9 iC40, Acti9 iCV40, Vigi iCG40 und Acti9 iID40
• Inklusive Endkappen und Zahnabdeckungen
• Kompatibel mit der Abschaltleistung der zugehörigen Schneider-Electric-Leitungsschutzschalter
