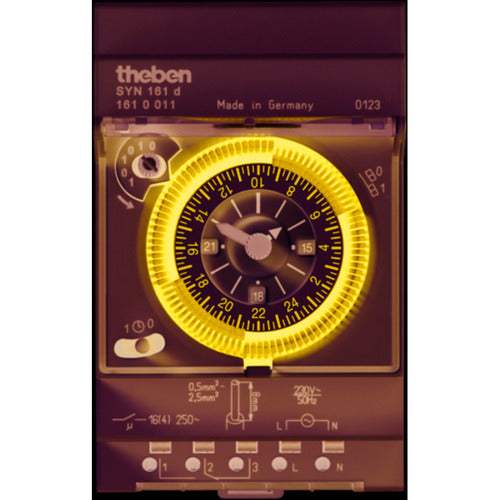

THEBEN SYN 161 d analoge Zeitschaltuhr 230 V 1 Kanal Tagesprogramm

Die THEBEN SYN 161 d ist eine analoge Zeitschaltuhr zur zeitabhängigen Steuerung elektrischer Verbraucher. Das netzsynchrone Gerät verfügt über ein Tagesprogramm und eignet sich für die Montage auf einer DIN-Schiene.

Programmfunktionen

• Tagesprogramm mit 96 Schaltsegmenten
• Kürzeste Schaltzeit: 15 Minuten
• Programmierung in 15-Minuten-Schritten
• Handschalter mit Dauer-EIN, AUTO und Dauer-AUS
• Schaltungsvorwahl und Schaltzustandsanzeige
• Uhrzeiger für die Zeitanzeige mit 12-/24-Stunden-Erkennung
• Einfache Sommer-/Winterzeitkorrektur
• Netzsynchroner Synchronmotor ohne Gangreserve

Technische Daten

• Betriebsspannung: 230 V AC
• Frequenz: 50 Hz
• 1 Kanal
• Montageart: DIN-Schiene
• Kontaktart: Wechsler
• Potenzialfreier und phasenunabhängiger Schaltausgang
• Schaltleistung bei 250 V AC, cos φ = 1: 16 A
• Schaltleistung bei 250 V AC, cos φ = 0,6: 4 A
• Glüh- und Halogenlampenlast: 1100 W
• LED-Lampenlast unter 2 W: 20 W
• LED-Lampenlast von 2 bis 8 W: 180 W
• LED-Lampenlast über 8 W: 180 W
• Stand-by-Leistung: ca. 0,5 W
• Maximale Verlustleistung: 1,3 W
• Schutzart: IP20
• Schutzklasse II nach EN 60730-1
• Umgebungstemperatur: −20 °C bis +55 °C
• Prüfzeichen: VDE

Anschluss und Material

• Anschluss über DuoFix-Federsteckklemmen
• Anschlussquerschnitt: 0,5–2,5 mm²
• Gehäuse und Isolierung aus hochtemperaturbeständigem, selbstverlöschendem Thermoplast

Die Montage und der elektrische Anschluss sind durch eine Elektrofachkraft vorzunehmen.
