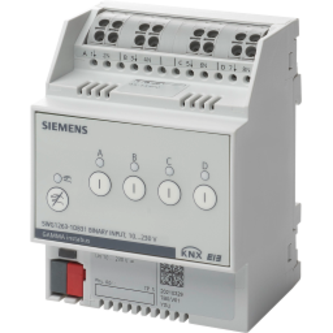

Siemens N 263D31 KNX-Binäreingang 4 x AC/DC 10...230 V

Der Siemens N 263D31 ist ein KNX-Binäreingang zur Erfassung von AC- und DC-Signalen zwischen 10 und 230 V. Das Gerät bindet konventionelle spannungsbehaftete Taster, Schalter und Sensorsignale in KNX-Gebäudeautomationsanlagen ein.

Funktionen

• Vier Eingänge für AC/DC-Signale von 10 bis 230 V
• Erfassung angelegter und fehlender Spannung sowie steigender und fallender Flanken
• Erfassung von Spannungsimpulsen
• Direktbedienung zur Simulation von Eingangszuständen bei der Inbetriebnahme
• Statusanzeige der Eingangskanäle über LEDs
• KNX-PL-Link-Unterstützung

Technische Daten

• KNX-Busspannung: DC 24 V, zulässiger Bereich DC 21 bis 30 V
• KNX-Busstrom: 5 mA
• Maximale Leitungslänge: 100 m
• Leiterquerschnitt: 0,5 bis 2,5 mm²
• Schutzart: IP20
• Betriebstemperatur: -5 °C bis +45 °C
• ETS-Version: ETS 5 oder höher

Montage und Anschluss

• Montage auf TH35-DIN-Tragschiene nach IEC 60715
• KNX-Kommunikation und Spannungsversorgung der Elektronik über den KNX-Bus
• Wartungsfreie Anschlussklemmen

Der Binäreingang eignet sich unter anderem für Beleuchtungssteuerungen, Sonnenschutz, HLK-Anwendungen, Zustandsmeldungen und Impulszählungen.
