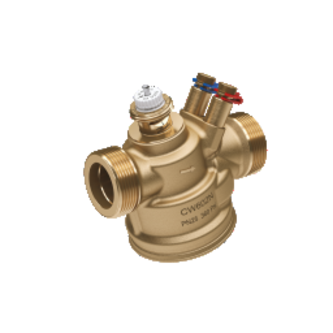

Danfoss AB-QM 4.0 DN 32 Regel- und Abgleichventil 360–3600 l/h G 1 1/2 A

Das druckunabhängige Regel- und Abgleichventil dient zur Regelung, Durchflussbegrenzung und hydraulischen Einregulierung von Heizungs- und Kühlanlagen. Es kann in Vorlauf- oder Rücklaufleitungen eingebaut und mit motorischen, thermischen oder selbsttätigen Stellantrieben betrieben werden.

Technische Daten

• Nennweite: DN 32
• Nennvolumenstrom: 360–3600 l/h
• Anschluss: Außengewinde G 1 1/2 A nach ISO 228/1
• Druckstufe: PN 25
• Maximaler Differenzdruck: 600 kPa
• Minimaler Differenzdruck: 20 kPa
• Medientemperatur: -20 bis 95 °C
• Hub: 4,0 mm
• Einstellbereich: 10–100 %
• Stellantriebsanschluss: M30 × 1,5
• Gehäusematerial: entzinkungsbeständiges Messing DZR, Werkstoff CW 602N

Ausstattung und Funktion

• Druckunabhängige Regelung und hydraulischer Abgleich
• Integrierter Volumenstrombegrenzer
• Einstellskala zur Anpassung des Volumenstroms
• Prüfnippel beziehungsweise Prüfanschlüsse
• Absperrfunktion
• Dichtheit bei Absperrung: Rate A nach ISO 5208
• Leckagerate mit empfohlenem Stellantrieb: Klasse III nach IEC 60534-4

Einsatzbereich

Das Ventil ist für hydronische Heizungs- und Kühlanlagen zur druckunabhängigen Regelung, Durchflussbegrenzung und hydraulischen Einregulierung von Anlagenkreisen vorgesehen.
