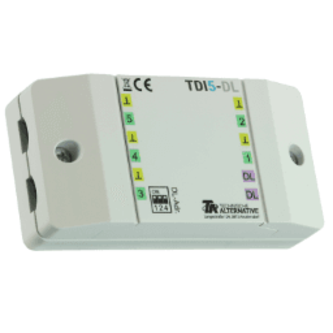

DL-Erweiterungsmodul TDI5-DL für 5 Digital-/Temperatureingänge Technische Alternative

Das DL-Erweiterungsmodul TDI5-DL von Technische Alternative erweitert frei programmierbare Heizungs- und Solarregelungen um fünf Eingänge. Es überträgt digitale Eingangssignale oder Messwerte von PT1000-Temperatursensoren über den DL-Bus.

Technische Daten

• Fünf Eingänge für digitale Signale oder PT1000-Temperatursensoren
• Digitale Eingangssignale müssen potenzialfrei sein
• Übertragung der Eingangswerte über den DL-Bus
• Nutzung über DL-Bus oder CORA-DL möglich
• Buslast: 30 %
• Abmessungen: 80 × 40,5 × 22,5 mm

DL-Bus-Funktionen

• Indizes 1 bis 5 für digitale Eingangssignale EIN/AUS
• Indizes 6 bis 10 für Temperaturwerte der PT1000-Eingänge
• Index 13 für die binäre Zusammenfassung der Eingangszustände
• Index 14 für die Seriennummer des Moduls
• Index 15 für die Softwareversion

Hinweis zur Anwendung

Das Modul ist nicht für zeitkritische Anwendungen wie Taster geeignet.
