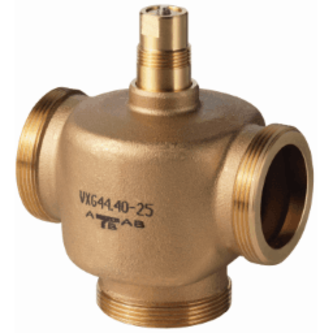

Dreiwege-Sitzventil VXG44 DN 25 G 1½ ohne Antrieb Siemens

Das Siemens Acvatix VXG44 ist ein Dreiwege-Sitzventil ohne Stellantrieb für Heizungs-, Lüftungs- und Klimaanlagen. Es eignet sich für Misch- und Umlenkanwendungen mit Kaltwasser, Heizwasser oder Wasser mit Frostschutz.

Technische Daten

• Nennweite: DN 25
• Anschluss: G 1½ Außengewinde nach ISO 228-1
• Nenndruck: PN16
• Kvs-Wert: 10 m³/h
• Nennhub: 5,5 mm
• Lineare Durchflusskennlinie für Durchgang und Bypass
• Leckrate gemäß IEC 60534-4: Klasse III
• Stellverhältnis bei DN ≥ 20: Sv > 100
• Mediumtemperatur: 1 bis 120 °C

Funktion und Einsatz

• Mischbetrieb: Durchfluss von A und B nach AB
• Umlenkbetrieb: Durchfluss von AB nach A und B
• Maximal zulässiger Differenzdruck für Mischbetrieb: 75 kPa
• Geeignet für die Kombination mit einem passenden Siemens-SAS-Stellantrieb
• Ventil und Stellantrieb werden separat geliefert
• Wartungsfreie Ventilkonstruktion

Materialien

• Ventilgehäuse: Rotguss CC499K oder CC470K
• Sitz im Bypass: Bronze oder Messing
• Ventilkegel: Chrom-Nickel-Stahl oder Messing
• Spindel: Chrom-Nickel-Stahl
• Stopfbuchse: Messing
• Dichtungen: EPDM-O-Ringe
