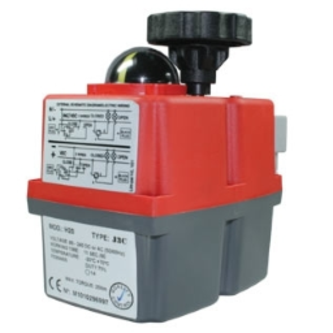

Elektrischer 90°-Schwenkantrieb J4C S35 35 Nm 24–240 V AC/DC F03/F04/F05

Der elektrische 90°-Schwenkantrieb J4C S35 dient zur motorischen Betätigung von Vierteldreharmaturen wie Kugelhähnen und Absperrklappen mit ISO-5211-Anschluss. Er eignet sich für Armaturen mit F03-, F04- oder F05-Montageflansch und verfügt über eine 14-mm-Aufnahme.

Technische Daten

• Drehmoment: 35 Nm
• Maximales Losbrechdrehmoment: 38 Nm
• Betrieb: 90° für Vierteldreharmaturen
• Betriebsspannung: 24–240 V AC/DC
• Betriebszeit: 10 Sekunden für 90°
• Montageflansch: ISO 5211 F03/F04/F05
• Aufnahme: Achtkant- beziehungsweise Doppelvierkantaufnahme, 14 mm
• Schutzart: IP67 nach IEC 60529

Ausstattung und Einsatzbereich

• Bürstenloser Motor
• Automatische Spannungserkennung
• Automatische Temperaturregelung
• Elektronische Drehmomentbegrenzung
• Handnotbetätigung
• Einschaltdauer: 75 %
• Temperaturbereich: −20 °C bis +70 °C
• Elektrischer Anschluss: DIN EN 175301-803, Bauform A, beziehungsweise DIN 43650, Bauform C
• Gehäuse aus Nylon beziehungsweise Polyamid PA6
