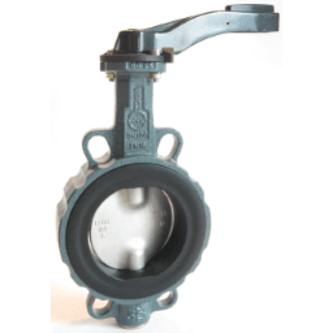

EBRO Z011-A Zwischenflansch-Absperrklappe DN 100 EPDM

Die EBRO Z011-A Zwischenflansch-Absperrklappe mit EPDM-Manschette dient zum Absperren und Regeln von Rohrleitungsmedien in Heizungs-, Klima- und vergleichbaren gebäudetechnischen Anlagen.

Ausführung und Anschlüsse

• Zentrische Zwischenflansch-Bauform
• Weichdichtende Ausführung
• EPDM-Manschette
• Geeignet für Flanschanschlüsse PN 6, PN 10 und PN 16
• Baulänge nach EN 558 Reihe 20
• Kopfflansch F05 nach EN ISO 5211

Technische Daten

• Nennweite: DN 100 / NPS 4
• Maximal zulässiger Druck der Baureihe: 16 bar, abhängig von Ausführung und Einsatzbedingungen
• EPDM schwarz: Temperaturbereich von -10 °C bis +120 °C
• Maximale EPDM-Temperatur bei 10 bar: 100 °C
• Maximale EPDM-Temperatur bei 16 bar: 80 °C
• Drehmoment-Richtwert: 18 Nm bei 3 bzw. 6 bar
• Drehmoment-Richtwert: 28 Nm bei 10 bar
• Drehmoment-Richtwert: 37 Nm bei 16 bar

Durchflusskennwerte

• Kv-Wert bei 20° Öffnungswinkel: 24,9 m³/h
• Kv-Wert bei 30° Öffnungswinkel: 39,8 m³/h
• Kv-Wert bei 40° Öffnungswinkel: 96,5 m³/h
• Kv-Wert bei 50° Öffnungswinkel: 183 m³/h
• Kv-Wert bei 60° Öffnungswinkel: 288 m³/h
• Kv-Wert bei 70° Öffnungswinkel: 398 m³/h
• Kv-Wert bei 80° Öffnungswinkel: 503 m³/h
• Kv-Wert bei 90° Öffnungswinkel: 589 m³/h
