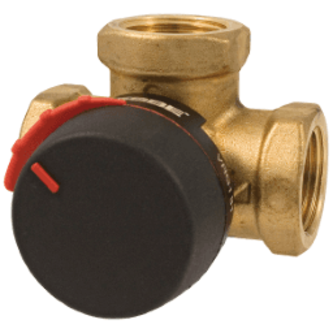

Dreiwege-Mischventil VRG131 DN20 Rp 3/4″ Innengewinde Kvs 2,5 ESBE

Das ESBE Dreiwege-Mischventil VRG131 ist für Misch- und Verteilanwendungen in Heizungs- und Kühlsystemen vorgesehen. Die kompakte Armatur verfügt über ein Rp 3/4″ Innengewinde und kann manuell oder mit passenden ESBE-Stellantrieben betrieben werden.

Technische Daten

• Nennweite: DN 20
• Anschluss: Rp 3/4″ Innengewinde nach EN 10226-1
• Kvs-Wert: 2,5
• Druckstufe: PN 10
• Maximaler Betriebsdruck: 10 bar
• Drehwinkel: 90° mit Endanschlägen
• Drehmoment bei Nenndruck: unter 3 Nm
• Interne Leckrate beim Mischen: unter 0,05 %
• Interne Leckrate beim Verteilen: unter 0,02 %

Temperatur und Medien

• Mediumtemperatur: −10 °C bis dauerhaft +110 °C
• Maximale Mediumtemperatur kurzfristig: +130 °C
• Geeignet für Heizungswasser gemäß VDI 2035
• Geeignet für Wasser-Glykol-Gemische bis 50 %
• Geeignet für Wasser-Ethanol-Gemische bis 28 %

Einsatz und Kompatibilität

• Für Misch- und Verteilbetrieb in Heizungsanlagen
• Geeignet für Komfortkühlungen, Fußbodenheizungen und Solarheizungen
• Einsetzbar in Lüftungsanlagen und Zonenregelungen
• Für die Kombination mit ESBE-Stellantrieben und Reglern geeignet

Werkstoffe

• Ventilkörper aus entzinkungsbeständigem Messing
• Schieber aus abriebfestem Messing
• Welle und Buchse aus PPS-Verbundwerkstoff
• O-Ringe aus EPDM
