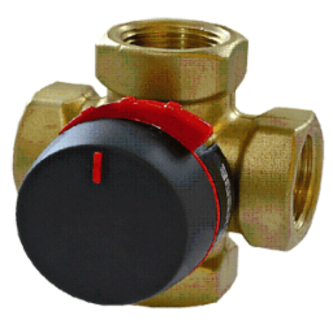

ESBE 4-Wege-Mischventil VRG141 DN25 Rp 1″ Innengewinde Kvs 10

Das ESBE 4-Wege-Mischventil VRG141 dient zur Regelung und Mischung von Heizungs- und Kühlmedien in HLK-Anlagen. Es ist für Vierwege-Doppel-Mischanwendungen sowie für die Kombination mit passenden ESBE-Stellantrieben und Reglern vorgesehen.

Technische Daten

• Nennweite: DN 25
• Anschluss: Rp 1″ Innengewinde nach EN 10226-1
• Kvs-Wert: 10 m³/h bei 1 bar Druckverlust
• Druckstufe: PN 10
• Betriebsdruck: maximal 10 bar
• Maximaler Differenzdruck: 1 bar
• Mediumstemperatur dauerhaft: maximal 110 °C
• Mediumstemperatur kurzfristig: maximal 130 °C
• Geeignete Medien: Heizungswasser gemäß VDI 2035, Wasser-Glykol-Gemische bis 50 % und Wasser-Ethanol-Gemische bis 28 %

Ausführung und Kompatibilität

• Vierwege-Mischventil für Doppel-Mischbetrieb
• Handverstellung mit Positionsskala
• Drehbereich der Mischerkartusche: maximal 90°
• Leckrate: unter 1,0 % des Durchflusses
• Ventilkörper aus entzinkungsbeständigem Messing DZR
• Schieber aus verschleißbeständigem Messing
• Welle und Buchse aus PPS-Verbundwerkstoff
• O-Ringe aus EPDM
• Geeignet für ESBE-Stellantriebe und Regler, unter anderem der Serien ARA600, 90, CRK210, CRD220, CRC210, CRB210 und CRA210
