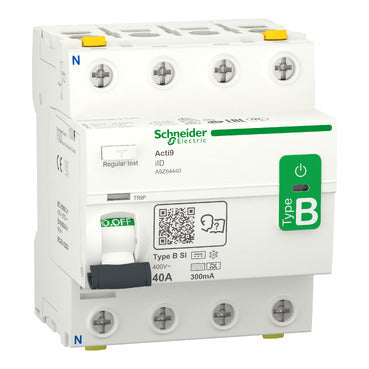

Fehlerstrom-Schutzschalter iID 4P 40 A Typ B-SI 300 mA Schneider Electric

Der allstromsensitive Fehlerstrom-Schutzschalter Schneider Electric Acti9 iID schützt Personen und Anlagen vor Fehlerströmen und elektrischem Schlag. Die 4-polige Ausführung mit Typ B-SI eignet sich insbesondere für Anlagen mit möglichen Gleichfehlerströmen.

Ausführung und Funktionen

• 4-polige Ausführung mit Neutralleiterposition links
• Fehlerstromschutz Typ B-SI (Super Immunised)
• Unverzögerte Fehlerstromauslösung
• Rote mechanische Anzeige bei Fehlerauslösung
• Kontaktstellungsanzeige und grüne LED zur Anzeige der anliegenden Spannung
• Montage auf DIN-Schiene

Technische Daten

• Bemessungsstrom: 40 A
• Bemessungsbetriebsspannung: 400 V AC bei 50 Hz
• Fehlerstromempfindlichkeit: 300 mA
• Bemessungsisolationsspannung: 500 V
• Bemessungsstoßspannungsfestigkeit: 6 kV
• Bedingter Bemessungskurzschlussstrom: 10 kA
• Schutzart: IP20, IP40 im modularen Gehäuse
• Umgebungstemperatur im Betrieb: −25 bis 60 °C
• Anschlussquerschnitt vorne: 1 bis 35 mm² starr beziehungsweise 1 bis 25 mm² flexibel
• Normen: IEC 61008-2-1, IEC/EN 62423 und EN 61008-2-1

Geeignete Anwendungen

Der Fehlerstromschutzschalter ist für Anwendungen wie Photovoltaikanlagen, dreiphasige Frequenzumrichter und Aufzugsanlagen vorgesehen. Die konkrete Eignung ist anlagenseitig zu prüfen.
