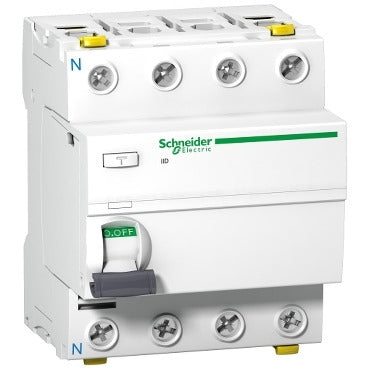

Fehlerstrom-Schutzschalter Acti9 iID 4P 40 A Typ B-SI 30 mA Schneider Electric

Der allstromsensitive Fehlerstrom-Schutzschalter Acti9 iID von Schneider Electric erfasst Fehlerströme des Typs B-SI und dient dem Schutz elektrischer Anlagen sowie von Personen in AC-Systemen. Die 4-polige Ausführung mit 40 A Nennstrom und 30 mA Bemessungsfehlerstrom eignet sich insbesondere für Anwendungen mit Photovoltaik-Wechselrichtern.

Technische Daten

• Baureihe: Acti9 iID
• Ausführung: 4-polig
• Nennstrom: 40 A
• Bemessungsfehlerstrom: 30 mA
• Fehlerstromschutz: Typ B-SI
• Bemessungsbetriebsspannung: 400 V AC bei 50 Hz
• Bedingter Bemessungs-Kurzschlussstrom: 10 kA
• Unverzögerte Auslösung
• Normen: IEC 61008-2-1, EN 61008-2-1 und IEC/EN 62423
• Betriebstemperatur: -25 bis 60 °C

Ausstattung und Montage

• Rote mechanische Fehleranzeige an der Front
• Grüne LED-Anzeige für anliegende Spannung
• Positive Kontaktanzeige
• Geeignet für die Montage auf DIN-Schiene
• Kompatibel mit einer Acti9-Sperr- beziehungsweise Vorhängeschlossvorrichtung
• Doppelklemmen für Anschlüsse an der Vorder- und Rückseite
• Anschlussquerschnitt vorne: 1 bis 35 mm² starr beziehungsweise 1 bis 25 mm² flexibel
• Anschlussquerschnitt hinten: 1 bis 25 mm² starr beziehungsweise 1 bis 16 mm² flexibel
• Anzugsdrehmoment: 3,5 Nm

Einsatzbereich

Der B-SI-Typ ist für mehrfrequente Fehlerströme einschliesslich reiner Gleichfehlerströme ausgelegt, wie sie beispielsweise bei Photovoltaik-Wechselrichtern auftreten können. Die konkrete Eignung ist anhand der Anlagenplanung und der geltenden Installationsvorschriften zu prüfen.
