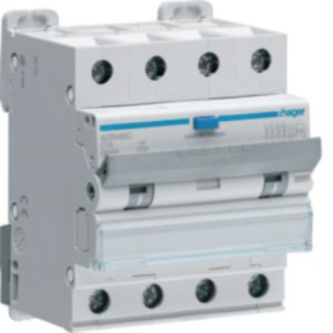

Hager FI/LS 4-polig C-16A 30 mA Typ A HI 10 kA

Der vierpolige Fehlerstrom-Leitungsschutzschalter von Hager kombiniert Fehlerstrom-, Überlast- und Kurzschlussschutz für Niederspannungsinstallationen. Die Ausführung mit C-Auslösecharakteristik, 16 A Nennstrom und Fehlerstromschutz Typ A HI ist für den Reiheneinbau vorgesehen.

Schutzfunktionen

• 4-polige Ausführung
• C-Auslösecharakteristik
• Fehlerstromschutz Typ A HI
• Bemessungsfehlerstrom: 30 mA
• Nennstrom: 16 A
• Ausschaltvermögen: 10 kA
• Visualisierung des Fehlerstromauslösers

Technische Daten

• Bemessungsbetriebsspannung: 230–400 V AC
• Bemessungsisolationsspannung Ui: 500 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Frequenz: 50 Hz
• Schutzart: IP20
• Norm: EN 61009-1
• Anzahl geschützter Pole: 4
• Breite: vier Module

Anschluss und Montage

• Für den Reiheneinbau geeignet
• Neutralleiteranschluss rechts oder links möglich
• Bi-Connect-Klemme für direkte Einspeisung oder Phasenschienenanschluss
• Anschlussquerschnitt flexible Leiter: 1–16 mm²
• Anschlussquerschnitt massive Leiter: 1–25 mm²
• Integriertes Bezeichnungsfenster

Einsatzbereich

Der FI/LS-Schalter schützt Personen und elektrische Anlagen in vierpoligen Niederspannungsinstallationen. Die HI-Ausführung ist für eine Verringerung unerwünschter Auslösungen durch beispielsweise gepulste Fehlerströme ausgelegt.
