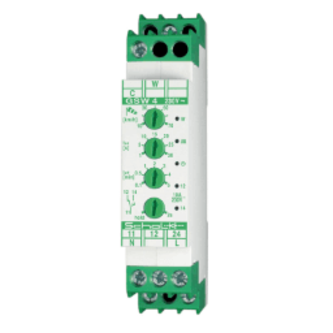

GSW 4 Grenzwertschalter für Wind 230 V AC 1 Wechsler 10 A Schalk-Steuerungstechnik

Der GSW 4 ist ein Grenzwertschalter zur Windüberwachung in Verbindung mit dem Windsensor SW 4. Er überwacht einen einstellbaren Windstärkebereich und gibt über einen potentialfreien Wechsler ein Schaltsignal für nachgeschaltete Steuergeräte aus.

Funktionen

• Einstellbarer Schalt-Schwellwert für Windstärken von 2 bis 8 Beaufort
• Einstellbare Schaltfunktion als Impuls- oder Dauersignal
• Potentialfreier Wechslerkontakt
• LED-Anzeige der Windsensor-Impulse
• Sensorversorgung mit 3,3 V DC PELV
• Schalthysterese von ca. 25 %
• Ansprechzeit von 1 bis 30 Sekunden einstellbar
• Nachlaufzeit von 6 bis 300 Sekunden einstellbar

Technische Daten

• Betriebsspannung: 230 V AC, 50/60 Hz ±10 %
• Messbereich: etwa 10 bis 70 km/h
• Relaisausgang: 1 Wechsler, 10 A bei 250 V AC
• Leistungsaufnahme: ca. 0,6 W
• Umgebungstemperatur: −10 °C bis +45 °C
• Einbaulage: beliebig

Montage und Anschluss

• Schnappbefestigung auf 35-mm-Hutschiene nach EN 60715
• Zugbügelklemmen mit unverlierbaren M3,5-Schrauben
• Klemmbereich: 0,5 bis 4,0 mm²
• Abisolierlänge: 6,0 bis 6,5 mm
• Anzugsdrehmoment: 0,80 Nm
