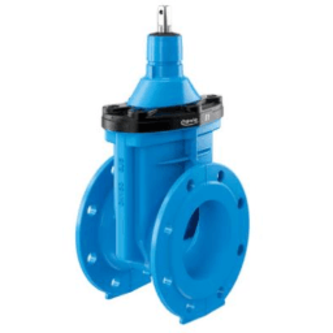

HAWLE E3-Schieber Fig. 4000E3 DN 200 PN 16, kurz, ohne Handrad und Einbaugarnitur

Der HAWLE E3-Schieber Fig. 4000E3 ist ein weichdichtender Flansch-Keilschieber zum Absperren und Trennen von Wasserleitungen. Die kurze Ausführung eignet sich auch für erdverlegte Rohrleitungssysteme und wird ohne Handrad sowie ohne Einbaugarnitur geliefert.

Technische Daten

• Nennweite DN 200
• Nenndruck PN 16
• Kurze Ausführung nach EN 558-1 GR 14
• Flanschanschlüsse nach EN 1092-2
• Flanschbohrung für DN 200 PN 16 mit 12 Schrauben und Gewinde M24
• Normen EN 1171, EN 1074-1 und EN 1074-2

Eigenschaften

• Glatte und freie Durchgangsöffnung
• Für den Erdeinbau geeignet
• Für die Reinigung mit einem Molch geeignet
• Duplex-Edelstahlspindel
• O-Ringe und Lippendichtungen unter Betriebsdruck auswechselbar
• Für die Nachrüstung einer Stellanzeige oder eines motorisierten Stellantriebs geeignet
• Lieferung ohne Handrad und ohne Einbaugarnitur

Materialien und Beschichtung

• Gehäuse, Oberteil und Zentrierflansch aus duktilem Gusseisen EN-GJS-400-15
• Innen- und Außenbeschichtung mit Epoxy-Pulverbeschichtung
• Spindel aus Duplex-Edelstahl 1.4162
• Keil aus duktilem Gusseisen mit vollflächig vulkanisiertem Elastomer
• Keilführung und Gleitscheiben aus POM
• O-Ringe und Dichtungen aus EPDM nach EN 681-1
