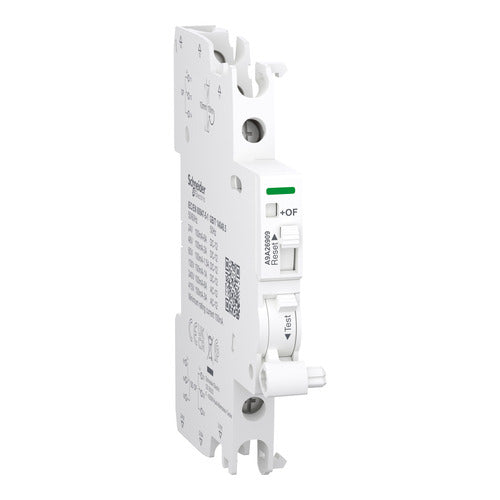

Acti9 iOF/SD+OF Hilfskontakt 2 Wechsler Schneider Electric

Der Acti9-Hilfskontakt mit iOF/SD+OF-Funktion ermöglicht die Fernmeldung des Schaltzustands sowie eines Fehler- oder Auslösesignals kompatibler Leitungsschutzschalter, Fehlerstromschutzgeräte und weiterer Schutzgeräte.

Technische Daten

• 2 Wechslerkontakte (2 C/O)
• Kontaktbemessung: 0,1 bis 6 A bei 24 bis 240 V AC
• Kontaktbemessung: 0,1 bis 3 A bei 415 V AC
• Kontaktbemessung: 0,1 bis 6 A bei 24 V DC
• Kontaktbemessung: 0,1 bis 2 A bei 48 V DC
• Kontaktbemessung: 0,1 bis 1,5 A bei 60 V DC
• Kontaktbemessung: 0,1 bis 1 A bei 130 V DC
• Bemessungsisolationsspannung Ui: 500 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Anschluss oben und unten
• Clip-on-Montage links am Schutzgerät
• Montageunterstützung für DIN-Schiene
• Kompatibel unter anderem mit Acti9 iC60, iID, iC40 und iSW-NA
• Normen: EN/IEC 60947-5-1 und GB/T 14048.5

Funktion

Der Hilfskontakt wird direkt links am kompatiblen Acti9-Schutzgerät befestigt und dient je nach Schaltzustand zur elektrischen Fernmeldung des Ein-/Aus-Zustands oder eines Fehler- beziehungsweise Auslösesignals.
