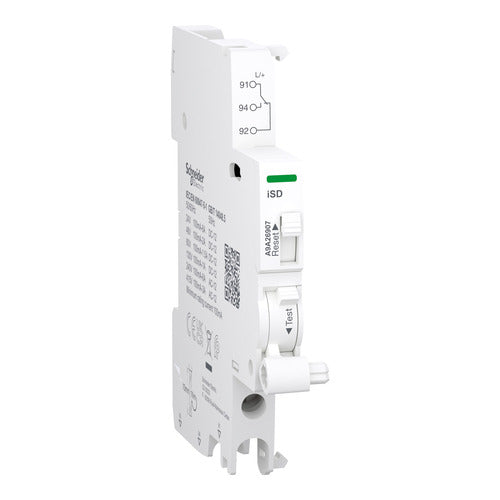

Fehlerkontakt Acti9 iSD 1 Wechsler Anschluss unten Schneider Electric

Der Schneider Electric Acti9 iSD ist ein modularer Fehlerkontakt zur Fernmeldung einer fehlerbedingten Auslösung kompatibler Acti9-Schutzgeräte. Der Hilfskontakt wird seitlich am Schutzschalter befestigt und unten angeschlossen.

Funktionen und Montage

• 1 Wechslerkontakt für die elektrische Fernmeldung
• Unterscheidung zwischen Fehlerauslösung und manueller Betätigung des angeschlossenen Geräts
• Clip-on-Montage links neben dem kompatiblen Leitungsschutzschalter
• Geeignet für die Montage auf DIN-Schienen
• Ausführung mit unterem Anschluss
• 1 Modul mit 9 mm Teilung

Technische Daten

• Bemessungsstrom: 0,1 bis 6 A bei 24 bis 240 V AC, 50/60 Hz
• Bemessungsstrom: 0,1 bis 3 A bei 415 V AC, 50/60 Hz
• Bemessungsstrom: 0,1 bis 6 A bei 24 V DC
• Bemessungsstrom: 0,1 bis 2 A bei 48 V DC
• Bemessungsstrom: 0,1 bis 1,5 A bei 60 V DC
• Bemessungsstrom: 0,1 bis 1 A bei 130 V DC
• Bemessungsisolationsspannung Ui: 500 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Normen: EN/IEC 60947-5-1 und GB/T 14048.5
• Produktzertifizierungen: CE und UKCA

Kompatibilität

Der Fehlerkontakt ist unter anderem für Acti9 iC60H RCBO, iC60H RCBO PoN, iC60H2 RCBO, iC60N RCBO, iKQE RCBO, iCVm40, iCVr40 und iDDm40 geeignet.
