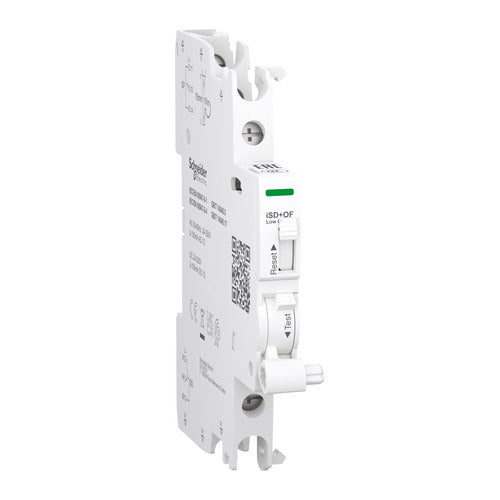

Hilfskontakt Acti9 iSD+OF 2 C/O AC/DC Schneider Electric

Der Schneider-Electric-Hilfskontakt Acti9 iSD+OF meldet den Schaltzustand oder eine Auslösung kompatibler Acti9-Schutzgeräte. Er eignet sich für Schwachstrom-Signalanwendungen, SPS- beziehungsweise PLC-Eingänge und Daisy-Chain-Überwachungen.

Funktion und Kompatibilität

• Zwei Wechslerkontakte für Zustands- und Fehlermeldungen
• Clip-Montage direkt links am kompatiblen Schutzgerät
• Kompatibel unter anderem mit Acti9 iC60, iID, iC40 und iSW-NA
• Daisy-Chain-Betrieb mit bis zu 100 Geräten
• Mechanische Zustandsanzeige

Technische Daten

• Schaltvermögen: 2 bis 100 mA bei 24 bis 250 V AC
• Schaltvermögen: 2 bis 100 mA bei 24 bis 220 V DC
• Anschlussart: Schraubklemmen oben und unten
• Leiterquerschnitt starr: 1 bis 4 mm² für einen Leiter
• Leiterquerschnitt flexibel: 0,5 bis 2,5 mm² für einen Leiter
• Bemessungsisolationsspannung Ui: 500 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Anzugsdrehmoment: 1 Nm
• Schutzart: IP20
• Betriebstemperatur: -25 bis 70 °C
