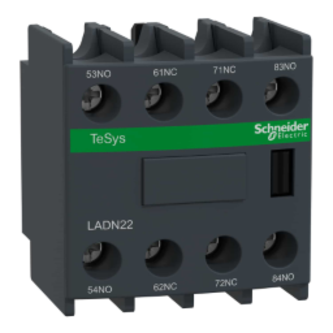

Hilfsschalterblock LADN22 2S+2Ö Schraubanschluss Schneider Electric

Der Schneider Electric LADN22 ist ein frontseitig montierbarer Hilfsschalterblock für kompatible Schütze und Steuerrelais. Er erweitert geeignete TeSys-Geräte um zusätzliche Melde-, Verriegelungs- oder Steuerkontakte.

Kontakt- und Anschlussausführung

• 2 Schließer und 2 Öffner
• Sofortschaltende Hilfskontakte
• Schraubklemmen
• Frontmontage beziehungsweise aufsteckbare Montage

Kompatibilität

• Geeignet für TeSys D CAD und TeSys D LC1D
• Geeignet für TeSys F LC1F und TeSys F CR1F
• Geeignet für TeSys Deca CAD

Technische Daten

• Bemessungsbetriebsspannung Ue: 690 V AC, 25–400 Hz
• Bemessungsbetriebsstrom Ie: 6 A bei 120 V AC-15
• Bemessungsbetriebsstrom Ie: 1,04 A bei 690 V AC-15
• Bemessungsbetriebsstrom Ie: 0,55 A bei 125 V DC-13
• Bemessungsbetriebsstrom Ie: 0,1 A bei 600 V DC-13
• Bemessungsisolationsspannung Ui: 690 V nach IEC 60947-5-1
• Bemessungsisolationsspannung Ui: 600 V nach UL und CSA
• Konventioneller thermischer Strom Ith: 10 A bei 60 °C
• Schutzart: IP20 nach IEC 60529
• Zulässige Umgebungstemperatur im Betrieb: −5 bis +60 °C

Weitere Eigenschaften

• Mechanische Lebensdauer: 30 Millionen Schaltspiele
• Normen: EN/IEC 60947-5-1, GB/T 14048.5, EN 50012, UL 60947-5-1 und CSA C22.2 No. 60947-5-1
• Farbe: Dunkelgrau
