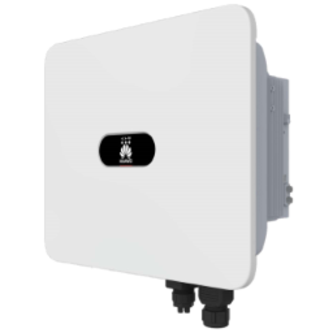

Huawei SUN2000-20K-MB0 dreiphasiger PV-Wechselrichter 20 kW, 22 kVA

Der Huawei SUN2000-20K-MB0 ist ein dreiphasiger netzgekoppelter PV-String-Wechselrichter zur Umwandlung von Gleichstrom aus Photovoltaikmodulen in netzfähigen Wechselstrom. Das Gerät ist für die Einbindung in Huawei-Smart-PV- und Batteriespeichersysteme vorgesehen.

Technische Daten

• Nenn-Ausgangsleistung: 20.000 W
• Maximale Scheinleistung: 22.000 VA
• Maximale Wirkleistung: 22.000 W bei cos φ = 1
• Maximale PV-Eingangsleistung: 30.000 Wp
• Maximale Eingangsspannung: 1.100 V DC
• MPPT-Spannungsbereich: 200–1.000 V DC
• 2 MPP-Tracker
• Maximal 4 PV-Eingänge
• Maximaler Eingangsstrom je MPPT: 30 A bei zwei Strings beziehungsweise 20 A bei einem String
• Maximaler Kurzschlussstrom je MPPT: 40 A
• Nennausgangsspannung: 220/380 V, 230/400 V oder 240/415 V, 3W/N+PE
• Nennausgangsstrom: 28,9 A bei 400 V
• Maximaler Ausgangsstrom: 31,9 A bei 400 V
• Netzfrequenz: 50/60 Hz
• Maximaler Wirkungsgrad: 98,4 %
• Europäischer gewichteter Wirkungsgrad: 98,1 %

Batterie und Ausstattung

• Unterstützte Batteriespannung: 600–980 V DC
• Maximaler Batteriestrom: 26,25 A
• Integrierte WLAN-FE-Kommunikation
• Luftkühlung
• Transformatorlose Topologie
• Schutzart: IP66
• Typische Geräuschemission: unter 50 dB

Schutzfunktionen

• Anti-Inselnetzschutz
• DC-Verpolungsschutz
• Überspannungsschutz
• Lichtbogenschutz

Einsatzbereich

Der Wechselrichter ist für netzgekoppelte Photovoltaikanlagen sowie für die Einbindung in Huawei-Smart-PV- und Batteriespeichersysteme vorgesehen. Installation und Inbetriebnahme sind für qualifiziertes Fachpersonal bestimmt.
