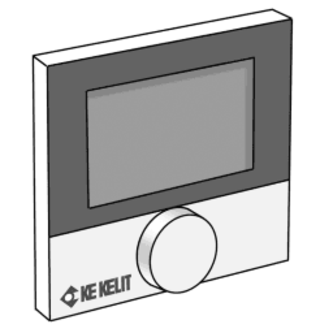

KELOX KM690D digitales Aufputz-Raumthermostat 230 V für Fußbodenheizung KE KELIT

Das KELOX KM690D ist ein digitales Aufputz-Raumthermostat zur Einzelraumregelung in KELOX-Fußbodenheizungsanlagen. Es steuert 230-V-Thermikmotoren und kann als Einzelgerät oder gemeinsam mit der KELOX-Anschlusseinheit KM691 eingesetzt werden.

Technische Daten

• Betriebsspannung: 230 V AC, 50 Hz
• Einstellbereich: 5 °C bis 30 °C
• Steuerung von 1 bis 5 Thermikmotoren mit 230 V
• Maximale Leistung je Thermikmotor: 3 W
• Relais-Schaltleistung: 1 A ohmsche Last, 200 VA induktive Last
• Schaltkontakt: 1 Öffner
• Richtung der angeschlossenen Aktoren: NC
• Schutzart: IP20
• Schutzklasse: II
• Standby-Leistungsaufnahme: < 0,3 W
• Maximale Leistungsaufnahme: < 0,5 W

Funktionen und Kompatibilität

• Display zur Anzeige und Einstellung der Raumtemperatur
• Ventilschutzfunktion
• Frostschutzfunktion
• Korrektur der Isttemperaturerfassung
• Kompatibel mit der KELOX-Anschlusseinheit KM691
• Nur mit dem KELOX-Thermikmotor KM596 230 V verwenden

Montage und Anschluss

Das Raumthermostat ist für die Aufputzmontage in einzelnen Räumen vorgesehen. Der Anschluss erfolgt über eine NYM-J-Leitung mit 5 × 1,5 mm²; die Anschlussklemmen sind für Leiterquerschnitte von 0,22 mm² bis 1,5 mm² ausgelegt.
