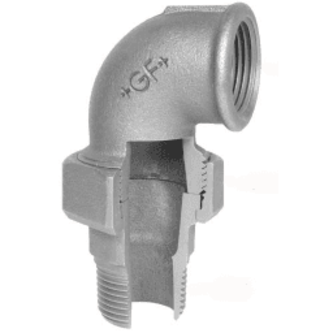

Temperguss-Winkelverschraubung Fig. 97 1/2″ flachdichtend verzinkt GF

Die verzinkte Temperguss-Winkelverschraubung Fig. 97 von GF ist für Rohrinstallationen mit flachdichtender Verschraubung vorgesehen. Sie verbindet Rohrleitungen über ein R-Außengewinde und ein Rp-Innengewinde.

Technische Daten

• Bauform: Fig. 97
• Anschluss: R-Außengewinde × Rp-Innengewinde
• Gewindeart: BSP nach BS EN 10226-1 und ISO 7-1
• Verschraubungs- beziehungsweise Überwurfmuttergewinde nach BS EN 228-1
• Herstellung nach BS EN 10242 beziehungsweise ISO 49
• Flachdichtende Verschraubung
• Lieferung ohne Dichtungen

Werkstoff und Oberfläche

• Temperguss beziehungsweise duktiles Gusseisen nach EN-GJMW-400-5 und BS EN 1562
• Verzinkte Oberfläche mit 99,995 % Zink
• Korrosionsschutz durch medizinisches Öl

Einsatzbereiche

Geeignet für Rohrleitungssysteme in Heizungsanlagen sowie für Dampf-, Kühl- und Kälteanwendungen. Die Winkelverschraubung kann außerdem in Druckluftanlagen, Brenngas- und Heizölsystemen sowie Brandschutz- und Sprinkleranlagen eingesetzt werden.

Druck- und Temperaturbereich

• Maximaler Betriebsdruck: 25 bar bis 120 °C
• Maximaler Betriebsdruck: 20 bar bei 300 °C
