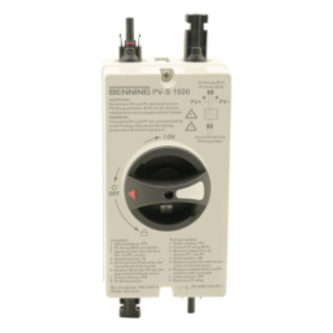

BENNING PV-S 1500 Kurzschlussschalter für 1500-V-PV-Systeme

Der BENNING PV-S 1500 ist ein Kurzschlussschalter für die sichere Prüfung und Inbetriebnahme von PV-Systemen bis 1500 V DC. Er ermöglicht die Messung der Leerlaufspannung, das sichere Schalten des Kurzschlussstroms und die Prüfung des Isolationswiderstands von PV-Strängen.

Technische Eigenschaften

• Maximale Systemspannung: 1500 V DC
• Maximaler Schaltstrom: 23 A bei 1500 V DC
• Leerlaufspannung über 4-mm-Sicherheitsbuchsen messbar
• Messung des Isolationswiderstands über 4-mm-Sicherheitsbuchsen
• Verriegelbare Aus-Stellung gegen unbeabsichtigtes Bedienen

Anschlüsse und Messungen

• MC4-kompatible Steckverbinder für den Anschluss des PV-Strangs
• Kurzschlussstrommessung über eine MC4-kompatible Kurzschlussbrücke und ein DC-Strommessgerät
• Messkategorie: CAT IV 1000 V, CAT III 1500 V

Ausführung und Einsatz

• Polycarbonat-Gehäuse
• Geeignet für Inbetriebnahme- und Wiederholungsprüfungen von PV-Anlagen
• Sicherheitsstandard: IEC / DIN EN 60947-3 (VDE 0660-107)
• Lieferumfang: PV-Kurzschlussschalter und MC4-kompatible Kurzschlussbrücke
