Leistungsschütz LC1D18P7 7,5 kW 230 V AC Schneider Electric

Das dreipolige Leistungsschütz TeSys D/Deca von Schneider Electric dient zum Schalten und Steuern dreiphasiger Motoren sowie ohmscher Lasten. Es ist für Anwendungen in der Gebrauchskategorie AC-3 ausgelegt und verfügt über eine 230-V-AC-Spule.

Technische Daten

• 3 Hauptpole als Schließer
• 1 Öffner und 1 Schließer als Hilfskontakte
• Bemessungsbetriebsstrom: 18 A bei AC-3 bis 440 V AC
• Bemessungsbetriebsstrom: 32 A bei AC-1 bis 440 V AC
• Motorleistung: 7,5 kW bei 380–400 V AC
• Gebrauchskategorien: AC-1, AC-3, AC-4 und AC-3e
• Steuerspannung: 230 V AC bei 50/60 Hz
• Bemessungsbetriebsspannung des Hauptstromkreises: bis 690 V AC bei 25–400 Hz
• Bemessungsisolationsspannung: 690 V

Anschluss und Montage

• Schraubklemmen für Haupt- und Steuerstromkreis

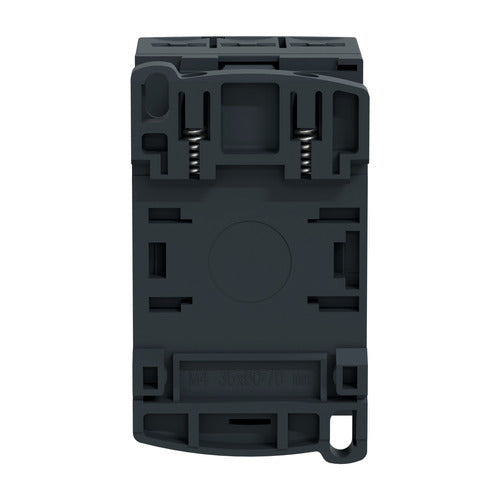

• Montage auf Tragschiene oder Montageplatte
• Anschlussquerschnitt Hauptstromkreis: 1,5–6 mm² je nach Leiter- und Aderendhülsenausführung
• Anschlussquerschnitt Steuerstromkreis: 1–4 mm² beziehungsweise 1–2,5 mm² mit Aderendhülse
• Anzugsdrehmoment der Schraubklemmen: 1,7 Nm
• Schutzart an der Gerätefront: IP20
• Ohne integriertes Überspannungsunterdrückungsmodul

Einsatzbereich

Das Leistungsschütz eignet sich für industrielle und vergleichbare elektrische Anlagen zum Schalten und Steuern dreiphasiger Motoren sowie ohmscher Lasten.
