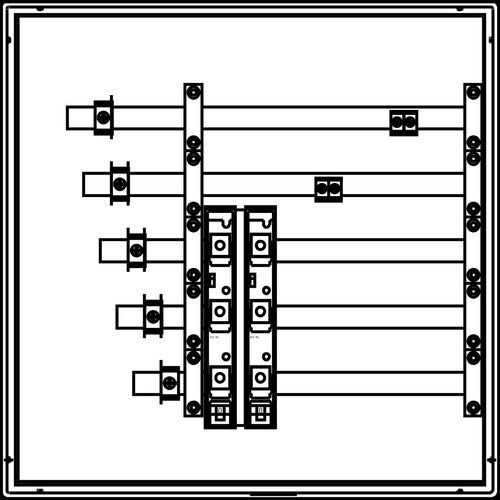

Unterputz-Vorzählersteigleitungsverteiler LVSTV 2SRN25 451 links ELSTA

Der ELSTA LVSTV 2SRN25 451 ist ein Unterputz-Vorzählersteigleitungsverteiler für elektrische Niederspannungsinstallationen nach TAB Wiener Netze. Die Steigleitungsdurchführung ist für die linksseitige Ausführung vorgesehen.

Technische Ausstattung

• Ausführung für Wiener Netze nach TAB
• Steigleitungsdurchführung links
• Scharniertür mit 61005-Sperre
• Schutzart IP43
• 2 Reiter-Sicherungslasttrennschalter D02 mit fixer Passhülse, 25 A
• Maximalbestückung mit 6 Sicherungslasttrennschaltern

Anschlüsse und Aufbau

• 5-poliges Sammelschienensystem aus Kupfer, 20 × 5 mm
• 5 Leiteranschlussklemmen im Steigleitungsbereich
• Anschlussquerschnitt im Steigleitungsbereich: 16 bis 50 mm²
• Abgänge oben direkt bis maximal 16 mm²
• Steigleitungsdurchführung oben und unten mit 63 mm Durchmesser
• Bohrungen für Kundenabgänge oben mit 40 mm Durchmesser und Blindabdeckungen

Material

• Polyester-GFK
• Farbe RAL 7032
