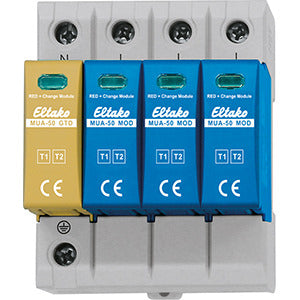

MUA-50 Modularer Überspannungsableiter Typ 1+2+3 DIN-Tragschiene ELTAKO

Der ELTAKO MUA-50 ist ein modularer Kombi-Überspannungsableiter Typ 1+2+3 für die Montage auf DIN-Tragschienen. Er schützt elektrische Anlagen in Haupt- und Unterverteilungen vor transienten Überspannungen und direkten Blitzeinwirkungen.

Ausführung und Einsatz

• Modularer Aufbau mit austauschbaren Modulen
• Montage auf DIN-Tragschiene DIN EN 60715 TH35
• Geeignet für TT-, TN-C- und TN-S-Systeme
• Geeignet für Anlagen mit Photovoltaikanlagen, Wallboxen oder Wärmepumpen
• Für Installationen mit äußerem Blitzschutz geeignet
• Optische Zustandsanzeige
• Integrierter Überstrom- und Kurzschlussschutz

Technische Daten

• Schutzart: Typ 1+2+3 gemäß EN 61643-11
• Nenn-Wechselspannung: 240 V, 50/60 Hz
• Maximale Dauerspannung AC: 300 V für L-N und 305 V für N-PE
• Nennableitstoßstrom 8/20 µs: 20 kA für L-N und 80 kA für N-PE
• Maximaler Ableitstoßstrom 8/20 µs: 50 kA für L-N und 100 kA für N-PE
• Stoßstrom 10/350 µs: 12,5 kA für L-N und 50 kA für N-PE
• Spannungsschutzpegel: 1.500 V für L-N und N-PE
• Ansprechzeit: kleiner als 100 ns
• Maximaler Überstromschutz: 160 A gG
• Kurzschlussfestigkeit: 25 kA

Normen und Zertifizierung

• TÜV-zertifiziert gemäß IEC 61643-11
• Zertifikatsnummer: AN 50567910 0001
• Normen: IEC 61643-11, VDE 0100-534 und VDE AR-N-4100
