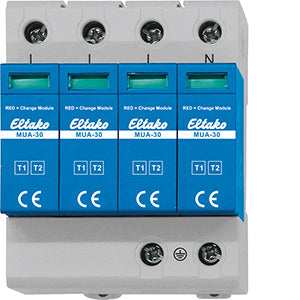

Modularer Überspannungsableiter Typ 1+2 MUA-30 4-polig ELTAKO

Der modulare Kombiableiter schützt elektrische Anlagen und Verteilungen in TN- und TT-Netzen vor Blitzströmen und transienten Überspannungen. Er eignet sich für die Montage in Haupt- und Unterverteilungen auf einer DIN-Tragschiene.

Ausführung und Einsatz

• Kombiniert Blitzstrom- und Überspannungsschutz in einem Gerät
• Geeignet für TN- und TT-Netze
• Für DIN-Tragschienen TH35 nach DIN EN 60715
• Modulare Bauweise mit einzeln austauschbaren Schutzmodulen
• Optische Zustandsanzeige
• 4-polige Ausführung
• Für Haupt- und Unterverteilungen mit erhöhtem Überspannungsschutzbedarf

Technische Daten

• Nennspannung Un: 230/400 V
• Maximale Dauerspannung Uc: 275 V AC
• Nennableitstoßstrom In: 30 kA
• Maximaler Ableitstoßstrom Imax: 60 kA
• Impulsableitstrom Iimp: 7,5 kA pro Pol
• Schutzpegel Up: ≤ 1,5 kV
• Ansprechzeit: ≤ 25 ns
• Kurzschlussfestigkeit bei maximaler Vorsicherung: 25 kA
• Schutzart: IP20
• Baugröße nach DIN 43880: 4 Teilungseinheiten
• Anschlussklemmen: bis 35 mm²
