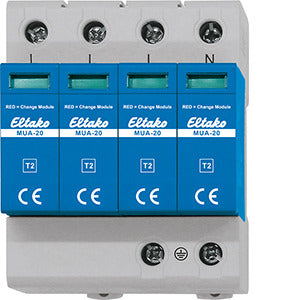

MUA-20 Modularer Überspannungsableiter Typ 2 4-polig für DIN-Tragschiene ELTAKO

Der MUA-20 ist ein modularer Überspannungsableiter zum Schutz elektrischer Anlagen vor transienten Überspannungen durch Schaltvorgänge und indirekte Blitzeinwirkungen. Das vierpolige Gerät ist für TN- und TT-Netze ausgelegt und wird auf einer 35-mm-DIN-Tragschiene montiert.

Technische Daten

• Nennspannung Un: 230/400 V AC
• Maximale Dauerspannung Uc: 275 V AC
• Nennableitstoßstrom In (8/20): 20 kA
• Maximaler Ableitstoßstrom Imax (8/20): 40 kA
• Schutzpegel Up: ≤ 1,2 kV
• Ansprechzeit: ≤ 25 ns
• Leistungsklasse nach EN 61643-11: Typ 2+3
• Maximale Überstromschutzeinrichtung: 125 A gL/gG
• Kurzschlussfestigkeit bei maximalem Überstrom: 25 kA
• Schutzart: IP20
• Anschlussklemmen: bis 35 mm²

Ausführung und Montage

• Montage auf DIN-Tragschiene nach DIN EN 60715 TH35
• Modulare Bauweise mit austauschbaren Steckmodulen
• Optische Zustandsanzeige
• Einzelne Module können bei Fehlermeldung ausgetauscht werden

Einsatzbereich

Der Überspannungsableiter ist für den Einsatz in elektrischen Verteilungen, insbesondere in Unterverteilungen, vorgesehen. Er schützt Installationen in TN- und TT-Netzen vor transienten Überspannungen.
