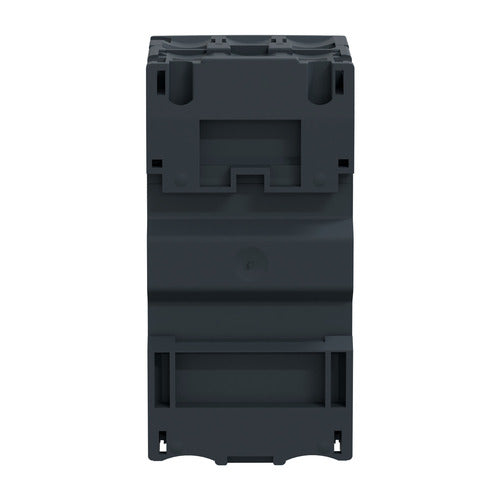

Motorschutzschalter GV2ME06 1–1,6 A Tasterbetätigung Schraubanschluss Schneider Electric

Der thermomagnetische Motorschutzschalter GV2ME06 dient zum manuellen Schalten sowie zum Schutz dreiphasiger AC-Motoren vor thermischer Überlast und magnetischem Kurzschluss. Er verfügt über eine Tasterbetätigung und Schraubanschlüsse.

Technische Eigenschaften

• 3-polige Ausführung
• Thermomagnetische Auslösetechnologie
• Einstellbarer thermischer Überlastschutz von 1–1,6 A
• Magnetische Kurzschlussauslösung bei 22,5 A
• Tasterbetätigung für Start und Stopp
• Schraubanschlüsse
• Phasenausfallempfindlich

Technische Daten

• Baureihe: TeSys GV2 beziehungsweise TeSys Deca
• Bemessungsbetriebsspannung: 230–690 V AC
• Netzfrequenz: 50/60 Hz
• Bemessungsleistung bei AC-3 und 400 V: 0,55 kW
• Bemessungsleistung bei AC-3 und 230 V: 0,25 kW
• Ausschaltvermögen Icu: bis 100 kA bei 400/415 V AC
• Anwendungskategorien: AC-3 nach IEC 60947-4-1 und Kategorie A nach IEC 60947-2
• Schutzart: IP20
• Montage: auf symmetrischer 35-mm-DIN-Schiene oder per Schraubbefestigung mit Adapterplatte
• Integrierter Hilfsschalter: Nein
• Integrierter Unterspannungsauslöser: Nein

Verwendung

Der Motorschutzschalter ist für industrielle Motorsteuerungs- und Schaltanlagen mit dreiphasigen AC-Motoren vorgesehen.
