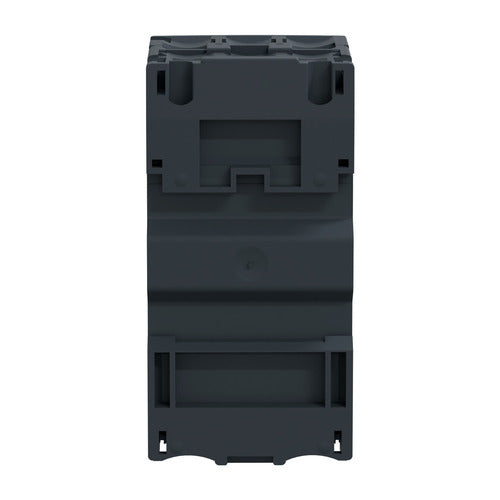

Motorschutzschalter GV2ME07 1,6–2,5 A 3-polig Schneider Electric

Der dreipolige Motorschutzschalter GV2ME07 von Schneider Electric dient zum manuellen Schalten sowie zum thermomagnetischen Überlast- und Kurzschlussschutz von Drehstrommotoren in industriellen und gewerblichen Niederspannungsanlagen.

Technische Daten

• Thermomagnetische Auslösetechnik mit phasenausfallempfindlichem Motorschutz
• Einstellbarer thermischer Auslösestrom von 1,6–2,5 A
• Bemessungsbetriebsspannung bis 690 V AC bei 50/60 Hz
• Magnetischer Auslösestrom: 33,5 A
• Ausschaltvermögen Icu: 100 kA bei 230/240 V, 400/415 V, 440 V und 500 V AC sowie 3 kA bei 690 V AC
• Bemessungsisolationsspannung Ui: 690 V AC
• Bemessungsstoßspannungsfestigkeit Uimp: 6 kV
• Anwendungskategorien AC-3 gemäß IEC 60947-4-1 und Kategorie A gemäß IEC 60947-2

Anschluss und Montage

• Tasterbetätigung für die Ein-/Aus-Schaltung
• Schraubanschlüsse
• Montage auf 35-mm-DIN-Schiene oder Schraubbefestigung mit Adapterplatte
• Schutzart IP20

Geeignete Motorleistungen

• 0,75 kW bei 400/415 V AC
• 1,1 kW bei 500 V AC
• 1,5 kW bei 690 V AC

Abmessungen

• Länge: 94 mm
• Breite: 86 mm
• Höhe: 48 mm
