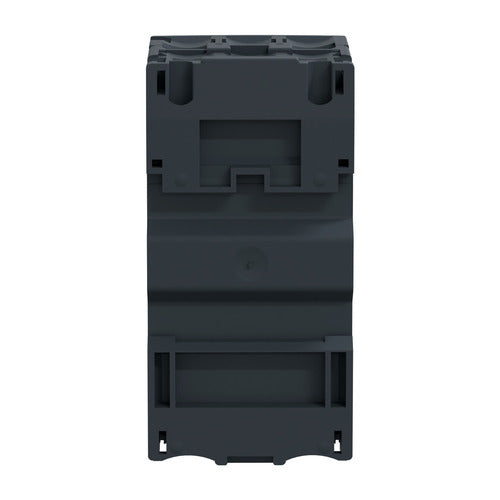

GV2ME08 Motorschutzschalter 2,5–4 A 3-polig Tasterbetätigung Schneider Electric

Der GV2ME08 ist ein dreipoliger thermomagnetischer Motorschutzschalter für den Überlast- und Kurzschlussschutz von Drehstrommotoren. Er eignet sich zum manuellen Ein- und Ausschalten sowie zur Freischaltung in Motorabzweigen und Maschinensteuerungen.

Technische Eigenschaften

• 3-polige Ausführung
• Thermomagnetische Auslösetechnologie
• Thermischer Einstellbereich von 2,5 bis 4 A
• Phasenausfallempfindlich
• Tasterbedienung
• Schraubanschlüsse
• Geeignet zur Freischaltung und Isolation

Elektrische Daten

• Bemessungsstrom: 4 A
• Bemessungsbetriebsspannung: 690 V AC bei 50/60 Hz
• Bemessungsisolationsspannung: 690 V AC
• Bemessungsstoßspannungsfestigkeit: 6 kV
• Motorleistung: 1,5 kW bei 400/415 V AC und 50/60 Hz
• Gebrauchskategorien: AC-3 nach IEC 60947-4-1 und Kategorie A nach IEC 60947-2
• Konventioneller thermischer Freibluftstrom: 4 A

Montage und Umgebungsbedingungen

• Montage auf symmetrischer 35-mm-DIN-Schiene oder geschraubt mit Adapterplatte
• Schutzart: IP20
• Schlagfestigkeit: IK04
• Betriebstemperatur: −20 bis +60 °C
• Lagertemperatur: −40 bis +80 °C
• Anzugsdrehmoment der Schraubklemmen: 1,7 Nm
• Normen: EN/IEC 60947-2 und EN/IEC 60947-4-1
