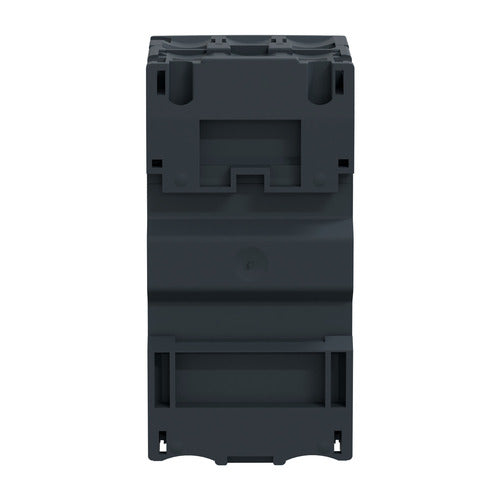

Schneider Electric TeSys GV2 Motorschutzschalter GV2ME10 4–6,3 A Tasterbetätigung

Der Schneider Electric TeSys GV2 Motorschutzschalter GV2ME10 schützt dreiphasige Elektromotoren thermisch vor Überlast und magnetisch vor Kurzschluss. Die Tasterbetätigung ermöglicht die lokale Bedienung in Motorabzweigen und industriellen Steuerungsanlagen.

Technische Daten

• Ausführung: 3-polig
• Thermischer Einstellbereich: 4–6,3 A
• Bemessungsbetriebsspannung: bis 690 V AC, 50/60 Hz
• Bemessungsisolationsspannung: 690 V AC
• Anwendungskategorie: AC-3 gemäß IEC 60947-4-1
• Normen: EN/IEC 60947-2 und EN/IEC 60947-4-1
• Bemessungsstoßspannungsfestigkeit: 6 kV

Ausstattung und Schutzfunktionen

• Thermomagnetische Auslösetechnik
• Tasterbetätigung
• Schraubanschlüsse
• Magnetischer Auslösestrom: 78 A
• Phasenausfallempfindlich
• Schutzart: IP20
• Ausschaltvermögen Icu bei 400 V AC: 100 kA

Leistungsdaten

• Motorleistung: 2,2 kW bei 400/415 V AC
• Motorleistung: 3 kW bei 500 V AC
• Motorleistung: 4 kW bei 690 V AC
• Mechanische Lebensdauer: 100.000 Schaltspiele
• Betriebstemperatur: −20 bis +60 °C
• Lagerungstemperatur: −40 bis +80 °C
