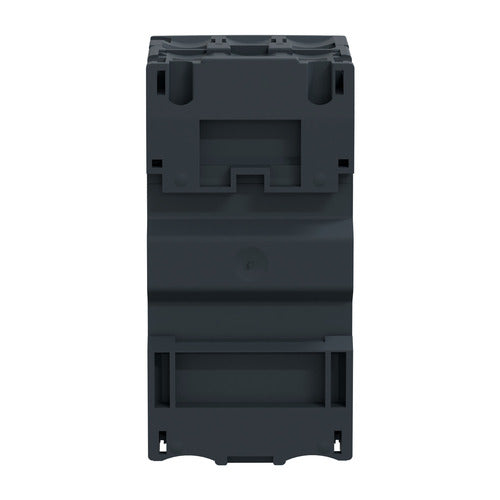

Motorschutzschalter TeSys GV2ME16 9–14 A 3-polig Schraubanschluss Schneider Electric

Der Schneider Electric TeSys GV2ME16 ist ein 3-poliger thermomagnetischer Motorschutzschalter zur manuellen Steuerung, Trennung und zum Schutz von dreiphasigen AC-Motoren. Er eignet sich für industrielle Steuerungs- und Schaltanlagen.

Ausführung und Funktion

• Baureihe TeSys Deca beziehungsweise TeSys GV2
• 3-polige Ausführung für Motoranwendungen
• Thermomagnetische Auslösetechnik
• Tasterbetätigung zum Ein- und Ausschalten
• Phasenausfallempfindlicher Motorschutz

Technische Daten

• Thermischer Einstellbereich: 9–14 A
• Bemessungsstrom: 14 A
• Netzart: AC
• Netzfrequenz: 50/60 Hz
• Bemessungsbetriebsspannung: 690 V AC
• Bemessungsisolationsspannung: 690 V AC
• Bemessungsstoßspannungsfestigkeit Uimp: 6 kV
• Schutzart: IP20

Anschluss und Montage

• Schraubklemmen beziehungsweise Schraubanschluss
• Montage auf einer 35-mm-DIN-Schiene oder geschraubt mit Adapterplatte

Leistungsdaten

• Geeignet für Motorleistungen bis 5,5 kW bei 400/415 V AC
• Geeignet für Motorleistungen bis 7,5 kW bei 500 V AC
• Geeignet für Motorleistungen bis 9 beziehungsweise 11 kW bei 690 V AC
• Bemessungs-Kurzzeitunterbrechungsvermögen Icu: 15 kA bei 400/415 V AC
• Bemessungs-Kurzzeitunterbrechungsvermögen Icu: 8 kA bei 440 V AC
• Bemessungs-Kurzzeitunterbrechungsvermögen Icu: 6 kA bei 500 V AC
• Bemessungs-Kurzzeitunterbrechungsvermögen Icu: 3 kA bei 690 V AC
• Bemessungs-Kurzzeitunterbrechungsvermögen Icu: 100 kA bei 230/240 V AC

Normen

• IEC/EN 60947-2
• IEC/EN 60947-4-1
