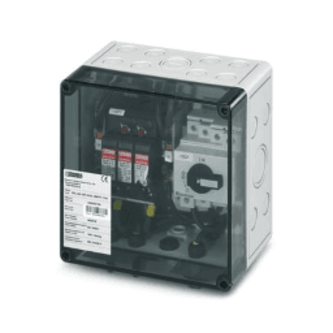

PV-Generatoranschlusskasten SOL-SC-2ST-0-DC-1MPPT-1101 2IN/1OUT Phoenix Contact

Der PV-Generatoranschlusskasten SOL-SC-2ST-0-DC-1MPPT-1101 dient zum Zusammenführen und Schützen von PV-Strings in Photovoltaikanlagen. Er eignet sich für die Außenaufstellung ohne direkte Sonneneinstrahlung.

Aufbau und Anschlüsse

• 1 MPP-Tracker
• 2 String-Eingänge pro MPP-Tracker
• 1 DC-Ausgang pro MPP-Tracker
• SUNCLIX-Leitungseinführungen für DC-Eingang und DC-Ausgang
• DC-Steckverbinder im Lieferumfang enthalten
• Potentialausgleichs- und Erdungsanschluss über Kabelverschraubung
• Fernmeldekontakt zur Störungsanzeige

Schutz und Gehäuse

• Überspannungsschutz Typ I/II nach EN und IEC
• Integrierter DC-Lasttrennschalter
• Schutzart IP65
• Schlagfestigkeit IK08
• Isolierstoffklasse II
• Gehäuse aus Polycarbonat mit transparentem Deckel
• Brennbarkeitsklasse V2 nach UL 94

Technische Daten

• MPP-Spannung: maximal 1000 V DC
• Leerlaufspannung: maximal 1100 V DC
• Maximaler Strom pro String: 16 A
• Maximaler Summenstrom pro MPP-Tracker: 32 A
• Bemessungsbetriebsstrom des DC-Lasttrennschalters: 32 A für DC-21B, DC-PV1 und DC-PV2
• Schutzpegel des Überspannungsschutzes: höchstens 4,2 kV
• Gesamtableitstoßstrom: 5 kA bei 10/350 µs beziehungsweise 40 kA bei 8/20 µs
• Kurzschlussfestigkeit: 32 A
• Anschlussquerschnitt für DC-Eingang und DC-Ausgang: 2,5 bis 6 mm²
• Anschlussquerschnitt für Potentialausgleich und Erdung: 16 mm²
• Geeigneter Kabelaußendurchmesser am Potentialausgleichs- und Erdungsanschluss: 5 bis 10 mm
• Betriebstemperatur: −20 °C bis 50 °C
• Norm: EN 61439-2
