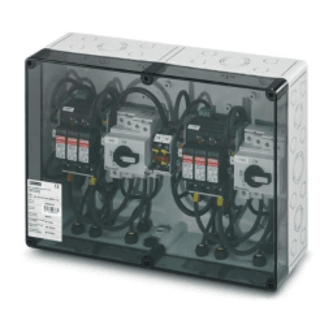

PV-String-Combiner-Box SOL-SC-2ST-0-DC-2MPPT-1101 für 1.000 V DC Phoenix Contact

Die PV-String-Combiner-Box SOL-SC-2ST-0-DC-2MPPT-1101 von Phoenix Contact verbindet jeweils zwei PV-Strings an zwei MPP-Trackern. Sie dient zum Sammeln, Schützen und Trennen von PV-Strings sowie zur Verbindung mit einem Wechselrichter.

Anschlüsse und Funktion

• 2 String-Eingänge je MPP-Tracker
• 2 unterstützte MPP-Tracker
• 1 Ausgang je MPP-Tracker
• SUNCLIX-Anschlüsse für DC-Eingang und DC-Ausgang
• SUNCLIX-Gegenstecker im Lieferumfang
• DC-Lasttrennschalter

Schutz und Gehäuse

• Überspannungsschutz Typ 1/2
• Schutzart IP65
• Schlagfestigkeit IK08
• Gehäuse und transparente Abdeckung aus Polycarbonat
• Transparente Abdeckung mit Flammwidrigkeitsklasse UL 94 V-2

Technische Daten

• Maximale MPP- beziehungsweise Systemspannung: 1.000 V DC
• DC-Eingang: Kabelquerschnitt 2,5 bis 6 mm²
• DC-Ausgang: Kabelquerschnitt 2,5 bis 6 mm²
• Anschluss für Schutzpotentialausgleich beziehungsweise Erdungsleiter: 2 × 16 mm²
• Äußerer Kabeldurchmesser am Erdungsanschluss: 6 bis 12 mm
• Betriebstemperatur: −20 °C bis +50 °C
• Norm: EN 61439-2

Einsatzbereich

Die String-Combiner-Box ist für die Außenmontage ohne direkte Sonneneinstrahlung vorgesehen und eignet sich für kleine Dachanlagen sowie grössere Freiflächenanlagen.
