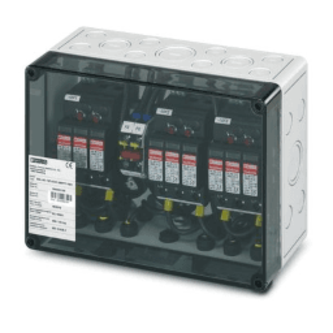

Generatoranschlusskasten SOL-SC-1ST-0-DC-3MPPT-1001 1000 V DC Phoenix Contact

Der Phoenix Contact SOL-SC-1ST-0-DC-3MPPT-1001 ist ein Generatoranschlusskasten für Photovoltaikanlagen. Er verbindet drei MPP-Tracker mit jeweils einem String und bietet Überspannungsschutz für die PV-Strings.

Anschlüsse und Systemdaten

• Geeignet für Photovoltaikanlagen bis 1000 V DC
• 3 unterstützte MPP-Tracker
• 1 String-Eingang pro MPP-Tracker
• 1 DC-Ausgang pro MPP-Tracker
• Maximaler Stringstrom: 40 A
• SUNCLIX-DC-Anschlüsse für Eingangs- und Ausgangsseite
• Anschlussbereich der SUNCLIX-Anschlüsse: 2,5 bis 6 mm²

Schutz und Ausführung

• Überspannungsschutz Typ 1/2
• Schutzart IP65
• Schlagfestigkeit IK08
• Normgerechte Schaltgerätekombination nach EN 61439-2
• RoHS-konform
• Gehäuse und transparente Abdeckung aus Polycarbonat

Schutzpotentialausgleich und Einsatz

• Schutzpotentialausgleich über Schraubanschluss für 2 x 16 mm²
• Zulässiger Außendurchmesser der Anschlussleitung am Schutzpotentialausgleich: 2 x 6 bis 12 mm
• Betriebstemperatur: -20 °C bis 55 °C

Der Generatoranschlusskasten eignet sich zum Sammeln, Verbinden und zum Überspannungsschutz von PV-Strings in kleinen Dachanlagen und großen Freiflächen-Photovoltaikanlagen. Zusätzlich ermöglicht er die Durchführung des Schutzpotentialausgleichsleiters.
