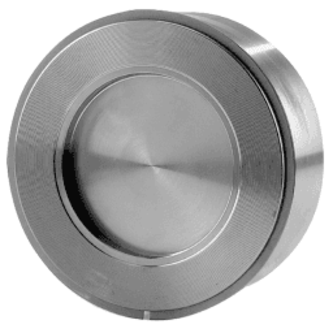

Zwischenflansch-Rückschlagventil SR 20.40-St DN150 RITAG

Das RITAG Zwischenflansch-Rückschlagventil SR 20.40-St DN150 verhindert Rückströmungen in industriellen Rohrleitungs- und Anlagenanwendungen. Es eignet sich für neutrale Flüssigkeiten, Öle und Luft sowie für den Einbau zwischen Rohrleitungsflanschen.

Technische Daten

• Baureihe: SR 20.40-St
• Nennweite: DN150
• Zwischenflansch-Bauform
• Druckstufe: PN 6 bis PN 40
• Durchflussrichtungen: waagrecht, aufwärts und abwärts
• Baulänge nach EN 558, Reihe 49
• Für Flansche nach EN 1092-1, Form B

Materialien und Funktion

• Gehäuse aus Stahl 1.0421
• Platte beziehungsweise Scheibe aus Edelstahl 1.4006
• Feder aus Edelstahl 1.4571
• Rückflussverhinderung durch federbelastete Klappe beziehungsweise Scheibe
• Öffnungsdruck für DN150: 20 mbar ohne Feder, 14 mbar mit Feder

Druck- und Dichtheitsangaben

• Zulässiger Druck für DN150: 40 bar bei −10 °C, 33 bar bei 200 °C und 24 bar bei 300 °C
• Leckrate nach EN 12266-1: Klasse D bei metallischer beziehungsweise PTFE-Dichtung
• Leckrate nach EN 12266-1: Klasse A bei NBR-, EPDM- oder FKM-Dichtung
• Geeignet für Fluidgruppe 1 gemäß Druckgeräterichtlinie 2014/68/EU
