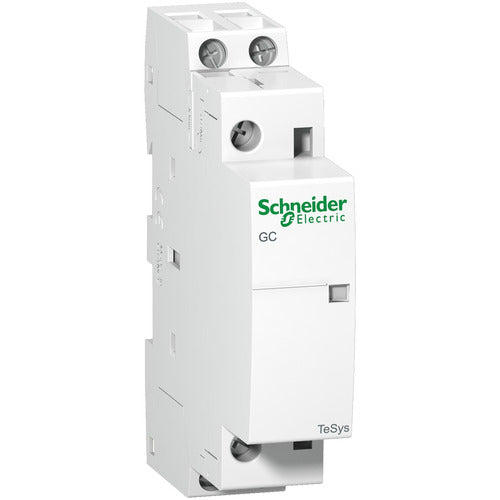

Modularschütz GC2520M5 25 A 2-polig 220–240 V AC Schneider Electric

Der Modularschütz GC2520M5 von Schneider Electric ist ein 2-poliger Schütz mit zwei Schließerkontakten und einer AC-Steuerspule für 220–240 V. Er eignet sich zum Schalten und Steuern von Motoren, Heizungen und Beleuchtungen in modularen Verteilungen, Schaltanlagen und Gehäusen.

Technische Daten

• Bemessungsbetriebsstrom: 25 A bei AC-7A
• Bemessungsbetriebsstrom: 8,5 A bei AC-7B
• Bemessungsbetriebsspannung: bis 250 V AC
• Spulenspannung: 220–240 V AC, 50 Hz
• Kontaktbestückung: 2 Schließerkontakte
• Anschlussart: Schraubklemmen
• Montage: Clip-on-Montage für DIN-Schienen
• Schutzart: IP20, IP40 im Gehäuse
• Bemessungsisolationsspannung: 500 V
• Bemessungsstoßspannungsfestigkeit: 4 kV
• Umgebungstemperatur im Betrieb: −5 bis +50 °C
• Maximale Betriebshöhe: 3000 m

Lebensdauer und Spule

• Elektrische Lebensdauer: 100.000 Schaltspiele
• Mechanische Lebensdauer: 1.000.000 Schaltspiele
• Anzugsleistung der Spule: 15 VA bei 20 °C
• Halteleistung der Spule: 3,8 VA bei 20 °C

Normen

• IEC 61095
• IEC 60947-5
