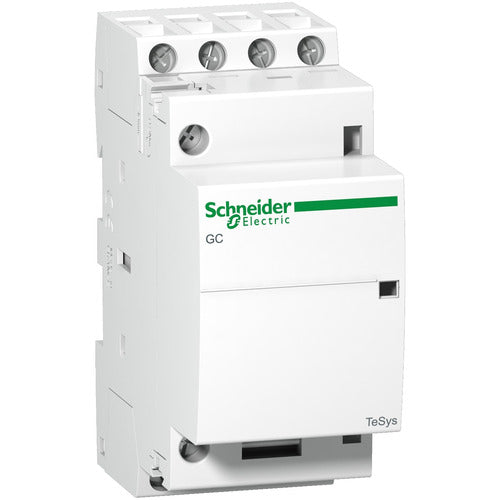

Standardschütz Typ GC 25 A 4S 220–240 V AC Schneider Electric

Das Schneider Electric TeSys GC Standardschütz dient zum Schalten und Steuern elektrischer Verbraucher in modularen Schalttafeln und Gehäusen. Es verfügt über vier Schließerkontakte und eine Steuerspule für 220–240 V AC.

Kontakte und Einsatz

• 4-polig mit 4 Schließerkontakten (4 NO)
• Gebrauchskategorien AC-7A und AC-7B
• Geeignet für Beleuchtung, Heizung und kleinere Motoren
• Elektrische Lebensdauer: 100.000 Schaltspiele

Technische Daten

• Bemessungsbetriebsstrom: 25 A bei AC-7A und 8,5 A bei AC-7B
• Bemessungsbetriebsspannung: ≤ 250 V AC
• Steuerspannung der Spule: 220–240 V AC bei 50 Hz
• Bemessungsisolationsspannung: 500 V
• Bemessungsstoßspannungsfestigkeit: 4 kV
• Konventioneller thermischer Strom: 25 A bei 50 °C
• Abmessungen: 80 × 230 × 90 mm

Montage und Anschlüsse

• Aufrastbare Montage
• Schraubanschlüsse
• Zulässige Vorsicherung: 25 A gL bei ≤ 440 V für den Leistungskreis
